AEC-Q測試
| AEC-Q100 | AEC-Q101 | AEC-Q102 | AEC-Q103 | AEC-Q104 | AEC-Q200 |
AEC（汽車電子委員會）于2017年3月正式發表 AEC-Q102 REV 標準，此規范主要為離散光電組件產品進入車用市場制定的判斷標準，同時也是目前最新針對車用LED通用的國際標準。其驗證包含實驗樣品數量的重新定義、LEDTj (Junction Temperature)控制的方式、氣體腐蝕的增加等，每項都是針車用 LED 所可能遭遇的環境來設計，以保護行車時的安全性。
AEC-Q102測試對象
汽車電子所有內外使用的分立光電半導體元器件。
LED光源在汽車的應用越來越廣，車燈照明、智能系統、盲點偵測等應用都需要高品質的LED，也因此眾多 LED 元組件供貨商積極布局車用 LED 領域。但如何讓其LED產品在車電市場中占有一席之地，通過 AEC-Q102 驗證是最重要的通行證之一。
| 點擊咨詢 獲取檢測方案 |

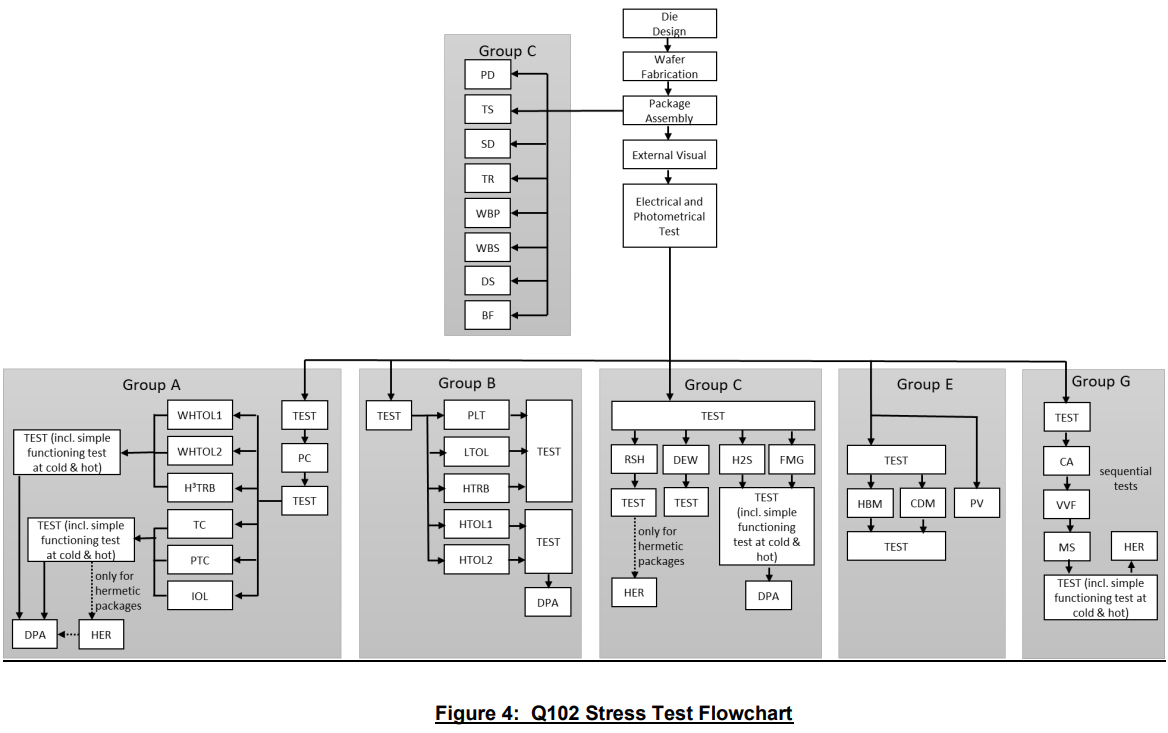

測試流程
（點擊圖片可放大）
| 序號 | 測試項目 | 縮寫 | 檢測方法 |
|---|---|---|---|
| 1 | 功能參數 | TEST | 客戶規范或供貨商標準規范 |
| 2 | 預處理 | PC | JESD22-A113 |
| 3 | 目檢 | EV | JESD22-B101 |
| 4 | 參數驗證 | PV | AEC客戶規范 |
| 5a | 高溫工作壽命1 | HTOL1 | JESD22-A108 |
| 5b | 高溫工作壽命2 | HTOL2 | JESD22-A108 |
| 5c | 高溫反向偏壓 | HTRB | JESD22-A108 |
| 6a | 高溫濕度工作壽命1 | WHTOL1 | JESD22-A101 |
| 6b | 高溫濕度工作壽命2 | WHTOL2 | JESD22-A101 |
| 6c | 高溫高濕偏壓測試 | H3TRB | JESD22-A101 |
| 7 | 濕度循環 | TC | JESD22-A104 |
| 8a | 功率溫度循環 | PTC | JESD22-A105 |
| 8b | 間歇性工作壽命 | IOL | MIL-STD-750-1 方法1037 |
| 9 | 低溫工作壽命 | LTOL | JESD22-A108 |
| 10a | 靜電放電特性HBM | HBM | ANSI/ESDA/JEDEC JS-001 |
| 10b | 靜電放電特性CDM | CDM | AEC-Q101-005 |
| 11 | 破壞性物理分析 | DPA | 附錄6 |
| 12 | 物理尺寸 | PD | JESD22 B-100 |
| 13 | 端子強度 | TS | MIL-STD-750 方法2036 |
| 14 | 恒定加速度 | CA | MIL-STD-750 方法2006 |
| 15 | 變頻振動 | VVF | JESD22 B-103 |
| 16 | 機械沖擊 | MS | JESD22 B-104 |
| 17 | 氣密性 | HES | JESD22 A-109 |
| 18a | 耐焊接熱(Reflow) | RSH(Reflow) | 有鉛：JESD22 A-113 J-STD-020 無鉛：AEC-Q005 |
| 18b | 耐焊接熱(Wave) | SD(Wave) | 有鉛：JESD22 B-106 無鉛：AEC-Q005 |
| 19 | 可焊性 | SD | 有鉛：J-STD-002 JESD22 B-102 |
| 20 | 脈沖工作壽命 | PLT | JESD22 A-108 |
| 21 | 凝露 | DEW | JESD22 A-100 |
| 22 | 硫化氫測試 | H2S | IEC 60068-2-43 |
| 23 | 混合氣流測試 | FMG | IEC 60068-2-60 Test method 4 |
| 24 | 熱阻 | TR | JESD51-50 JESD51-51 JESD51-52 |
| 25 | 邦線強度 | WBP | MIL-STD-750-2 方法2037 |
| 26 | 邦線剪切 | WBS | AEC-Q101-003 |
| 27 | 芯片剪切 | DS | MIL-STD-750-2 方法2017 |
| 28 | 晶須生長 | WG | AEC-Q005 |
