AEC-Q測試
| AEC-Q100 | AEC-Q101 | AEC-Q102 | AEC-Q103 | AEC-Q104 | AEC-Q200 |
AEC-Q100是AEC的第一個標準，AEC-Q100于1994年6月首次發表，現經過了十多年的發展，AEC-Q100已經成為汽車電子系統中集成電路評價的通用標準。對于車用芯片來說AEC-Q100也是最常見的應力測試(Stress Test)測試規范。
AEC-Q100主要是針對車載應用的集成電路產品所設計出的一套應力測試標準,此規范對于提升產品信賴性品質保證相當重要。AEC-Q100是預防可能發生各種狀況或潛在的故障狀態，對每一個芯片進行嚴格的質量與可靠度確認，特別對產品功能與性能進行標準規范測試。
| 點擊咨詢 獲取檢測方案 |

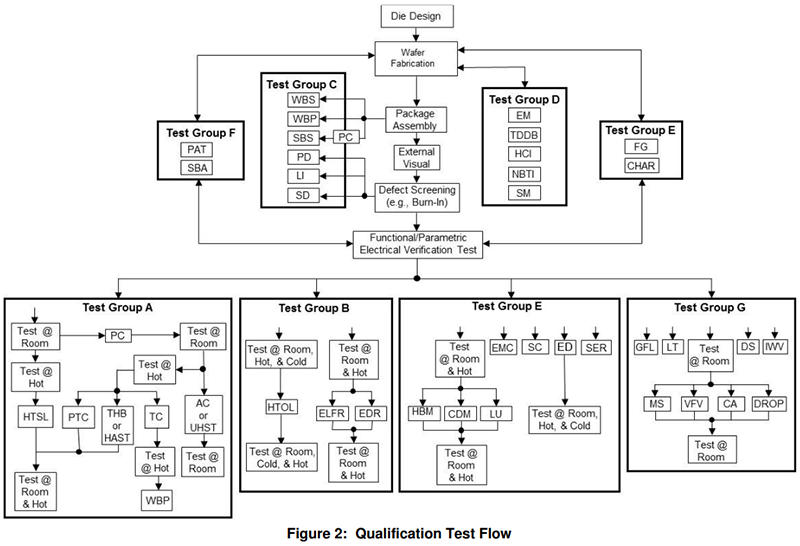

測試流程
（點擊圖片可放大）
| 序號 | 測試項目 | 縮寫 | 檢測方法 |
|---|---|---|---|
| A組 加速環境應力測試 | |||
| A1 | 預處理 | PC | J-STD-020 JESD22-A113 |
| A2 | 有偏溫濕度或有偏高加速應力測試 | THB/HAST | JESD22-A101 JESD22-A110 |
| A3 | 高壓或無偏高加速應力測試或無偏溫濕度測試 | AC/ UHST /TH | JESD22-A102 JESD22-A118 JESD22-A101 |
| A4 | 溫度循環 | TC | JESD22-A104 |
| A5 | 功率負載溫度循環 | PTC | JESD22-A105 |
| A6 | 高溫儲存壽命測試 | HTSL | JESD22-A103 |
| B組 加速壽命模擬測試 | |||
| B1 | 高溫工作壽命 | HTOL | JEDEC JESD22-A108 |
| B2 | 早期壽命失效率 | ELFR | AEC Q100-008 |
| B3 | 非易失性存儲器耐久 | EDR | AEC Q100-005 |
| C組 封裝組合完整性測試 | |||
| C1 | 綁線剪切 | WBS | AEC Q100-001 |
| C2 | 綁線拉力 | WBP | MIL-STD 883 Method2011 |
| C3 | 可焊性 | SD | JESD22-B102 |
| C4 | 物理尺寸 | PD | JESD22-B100 JESD22-B108 |
| C5 | 錫球剪切 | SBS | AEC Q100-010 |
| C6 | 引腳完整性 | LI | JESD22-B105 |
| D組 芯片晶元可靠度測試 | |||
| D1 | 電遷移 | EM | / |
| D2 | 經時介質擊穿 | TDDB | / |
| D3 | 熱載流子注入 | HCI | / |
| D4 | 負偏壓溫度不穩定性 | NBTI | / |
| D5 | 應力遷移 | SM | / |
| E組 電氣特性確認測試 | |||
| E1 | 應力測試前后功能參數測試 | TEST | 規格書 |
| E2 | 靜電放電（HBM） | HBM | AEC-Q100-002 |
| E3 | 靜電放電（CDM） | CDM | AEC-Q100-011 |
| E4 | 閂鎖效應 | LU | AEC-Q100-004 |
| E5 | 電分配 | ED | AEC-Q100-009 |
| E6 | 故障等級 | FG | AEC-Q100-007 |
| E7 | 特性描述 | CHAR | AEC-Q003 |
| E9 | 電磁兼容 | EMC | SAE JI752/3 |
| E10 | 短路特性描述 | SC | AEC-Q100-012 |
| E11 | 軟誤差率 | SER | JESD89-1 JESD89-2 JESD89-3 |
| E12 | 無鉛（Pb） | LF | AEC-Q005 |
| F組 缺陷篩選測試 | |||
| F1 | 過程平均測試 | PAT | AEC-Q001 |
| F2 | 統計良率分析 | SBA | AEC-Q002 |
| G組 腔體封裝完整性測試 | |||
| G1 | 機械沖擊 | MS | JESD22-B104 |
| G2 | 變頻振動 | VFV | JESD22-B103 |
| G3 | 恒加速 | CA | MIL-STD-883 Method2001 |
| G4 | 粗細氣漏測試 | GFL | MIL-STD-883 Method1014 |
| G5 | 包裝跌落 | DROP | / |
| G6 | 蓋板扭力測試 | LT | MIL-STD-883 Method2024 |
| G7 | 芯片剪切 | DS | MIL-STD-883 Method2019 |
| G8 | 內部水汽含量測試 | IWV | MIL-STD-883 Method1018 |
