顯微結構分析

顯微結構分析介紹

顯微結構分析是通過光學顯微鏡（OM）、掃描電子顯微鏡（SEM）、透視電子顯微鏡（TEM）、X射線衍射儀（XRD）等分析儀器來研究金屬材料、復合材料、各種新材料等的顯微組織大小、形態、分布、數量和性質的一種方法。

顯微組織是指如晶粒、包含物、夾雜物以及相變產物等特征組織。

顯微結構分析意義

利用顯微結構分析來考查如合金元素、成分變化及其與顯微組織變化的關系：

冷熱加工過程對組織引入的變化規律；

應用金相檢驗還可對產品進行質量控制和產品檢驗以及失效分析等。

故材料微觀結構檢查是材料質量管控的關鍵環節。

應用領域

航空航天、能源、機電、汽車、交通運輸、儀器儀表、家電、計算機、醫療、通訊、輕工、冶金等。

顯微結構分析的應用

1.非金屬夾雜物評定

目的：檢查重要用途鋼（如滾動軸承鋼、彈簧鋼、不銹鋼、高速鋼、合金鋼、模具鋼等）非金屬夾雜物的數量、形狀、大小與分布情況，有利于企業把控產品性能，提升產品質量。

標準：

GB/T 10561-2005 鋼中非金屬夾雜物含量的測定 標準評級圖顯微檢驗法

ASTM E45-2013   測定鋼材夾雜物含量的試驗方法

典型案例圖示

2.宏觀金相組織分析

目的：評價產品（如鑄鐵、鋼、有色金屬件、焊接件等）是否存在空洞、夾雜，如壓鑄件的組織走向，焊縫是否存在未焊透等明顯缺陷。

標準：

GB/T 3246.2-2000 變形鋁及鋁合金制品低倍組織檢驗方法

GB/T 226-1991    鋼的低倍組織及缺陷酸蝕檢驗法

典型案例圖示

3.金屬平均晶粒度評定

目的：檢查材料晶粒尺寸大小，評估材料性能。

標準：GB/T 6394-2002 金屬平均晶粒度測定法   ASTM E112-2013 平均晶粒度測定的標準方法

典型案例圖示

點擊免費咨詢 獲取檢測方案

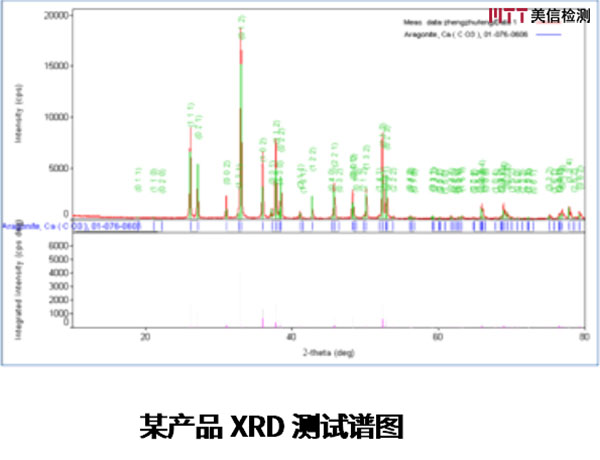

4.X射線衍射儀技術（XRD）

目的：使用XRD對材料進行物相鑒定、結晶度分析、晶格參數、微觀應力測定、納米粒子的平均粒徑測定等等內容，幫助企業了解材料在研發、生產、使用各個環節的性能與質量狀況。

典型案例圖示

5.顯微金相組織分析

目的：主要用于檢查金屬材料（如鑄鐵、鋼、銅合金、鋁合金、鎂合金、鎳合金、鈦合金等）微觀的組織構成、評判熱處理質量。

標準：不同的金屬材料有對應不同的檢測標準。如鋼鐵，GB/T 13298-1991  金屬顯微組織檢驗方法/GB/T 13299-1991  鋼的顯微組織評定方法；銅及銅合金，QJ 2337-1992     鈹青銅的金相試驗方法等。

典型案例圖示

6.滲碳/滲氮/硬化層深度測量

目的：檢查構件（滲碳、滲氮、脫碳、碳氮共滲等表面處理鋼件，經感應淬火的鋼件等）經過表面滲碳、滲氮或硬化處理后，滲透深度及組織變化情況。

標準：ISO 3887-2003 鋼脫碳層的測定   GB/T 224-2008 鋼的脫碳層深度測定法

典型案例圖示

如果您特別關注自身金屬材料的性能或質量狀況，那么您可以快速點擊下方按鈕與技術工程師直接溝通，或者點擊閱讀下方的精選案例，更多技術干貨邀您共享！
