李玉，王君兆

（深圳市美信檢測技術股份有限公司，深圳寶安，518108）

【摘要】針對橡膠卡箍墊片開裂的情況，本文通過顯微分析和熱分析等分析手段查找分析失效原因。分析結果顯示，OK樣品和NG樣品熱穩定性和物理性能測試中存在差別，說明材料在填料方面存在差別。

【關鍵詞】開裂，熱穩定性，填料

1.案例背景

5860膠條安裝在卡箍上后交付給客戶，客戶在使用時將卡箍固定最終開裂。產品的使用條件為室溫下使用，具體固定后多少時間開裂無法預測。需要我司對其開裂進行失效分析。

2.分析方法簡述

根據顯微圖片可得如下分析結果，斷口形貌中可明顯觀察到鏡面區、放射區和粗糙區三個區域。樣品呈現多源開裂模式，裂紋的擴展以斷裂源為圓心，在起始的最初階段，形貌呈光滑的鏡面區，這個區域非常小；裂紋通過初始鏡面區后，形成呈放射狀擴展的放射區，斷面光滑整齊，裂紋擴展速度緩慢；越過放射區后，裂紋進入粗糙區，粗糙度逐漸增加，裂紋快速擴展。

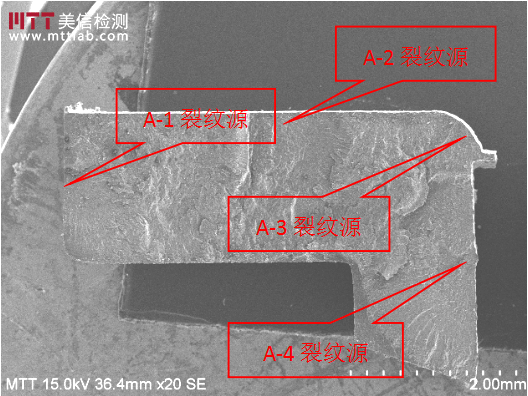

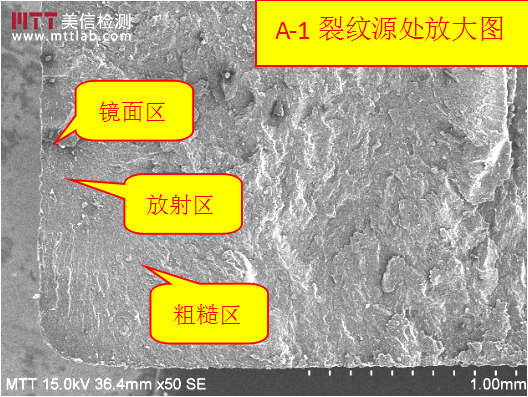

圖1. NG樣品斷口SEM圖片	圖2. NG樣品斷口SEM放大圖片

圖2. OK樣品和NG樣品TGA對比曲線

從圖2可知，OK樣品的起始點分解溫度為173.5℃，NG樣品的起始點分解溫度為176.2℃。圖中明顯的分為四個階段，第一階段為水、殘留溶劑和添加劑等揮發性化合物的蒸發，第二階段為聚合物的熱解階段，第三階段是炭黑的燃燒，第四階段是灰分即無機殘留量的含量。OK樣品和NG樣品的第二階段降解變化數量分別是51.70％和42.60％，兩者的灰分含量分別是35.77％和44.55％，說明兩者的填料含量有較大的差別。

3.結果與討論

對失效樣品進行形貌分析和熱分析，分析結果表明失效原因為失效樣品和正常樣品在填料方面存在差別。
