3分鐘帶你了解導致PCBA信號傳輸異常的原因

PCBA是將焊膏印刷在PCB上，然后根據電路板的用途和需要的特性，安裝電阻、集成電路、電容器和變壓器等各種元件后得到的電路板。

引言

某型號PCBA出現失效，表現為不開機，現分析PCBA失效原因。

其中1#、2#為點膠失效PCBA，3#、4#為未點膠失效PCBA。

測試分析

1 外觀檢查

檢查失效樣品外觀，1#、2#點膠失效PCBA無明顯的外觀異常；3#、4#未點膠失效PCBA有導線引出，其他無異常。

2 X-RAY測試

X-RAY測試結果未發現失效PCBA POP芯片與PM芯片有明顯的異常。

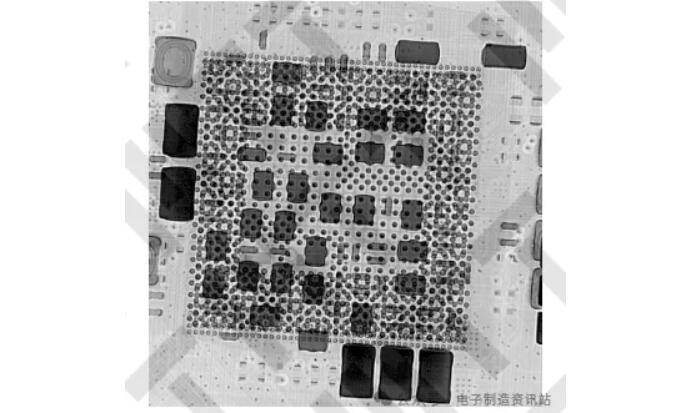

圖1 1#失效PCBA POP芯片X-RAY圖

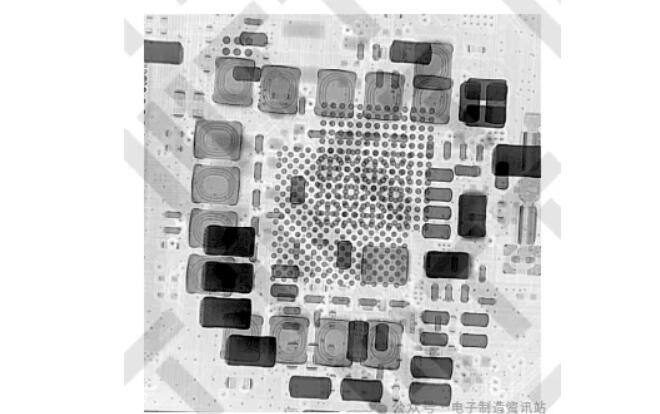

圖2 1#失效PCBA PM芯片X-RAY圖

3 啟動自檢分析

給PCBA配制直流電，串口輸出端通過一個轉換板連接到電腦上。測試結果顯示1#PCBA與2#PCBA的失效現象一致，首次通電輸出顯示電池溫度異常，PCBA通電持續一段時間后，重啟串口輸出數據不再出現電池溫度異常的錯誤，說明PCBA發熱會對此現象產生影響；3#PCBA串口輸出數據顯示PM與DDR可能有問題，DDR在開始初始化后，輸出數據就停止輸出；4#PCBA串口無數據輸出。

4 切片分析

將POP封裝芯片從PCBA上切下，對4pcs失效PCBA的POP封裝芯片做在板切片，切片發現1#PCBA POP封裝芯片周圍的填充膠未填充完全，1#PCBA 第8排錫球截面的PCB埋孔有裂紋；2#PCBA 第6排錫球截面的PCB埋孔有裂紋；3#PCBA 第7排錫球截面的PCB埋孔有裂紋；4#PCBA 第5排錫球截面的PCB埋孔有裂紋。

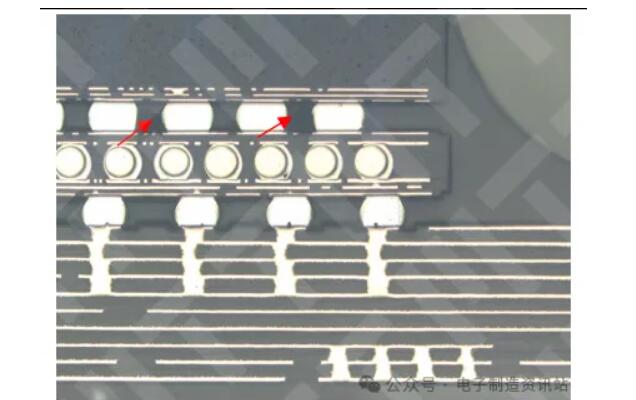

圖3 1#PCBA切片第1排，發現POP芯片填充膠未填充完全

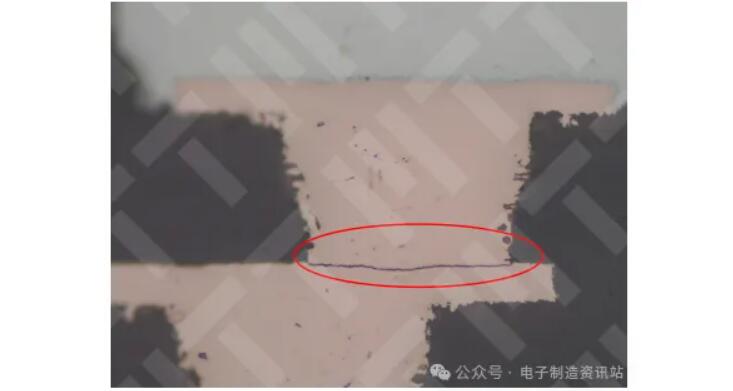

圖4 1#PCBA切片的第8排切片截面發現PCB的埋孔有裂紋

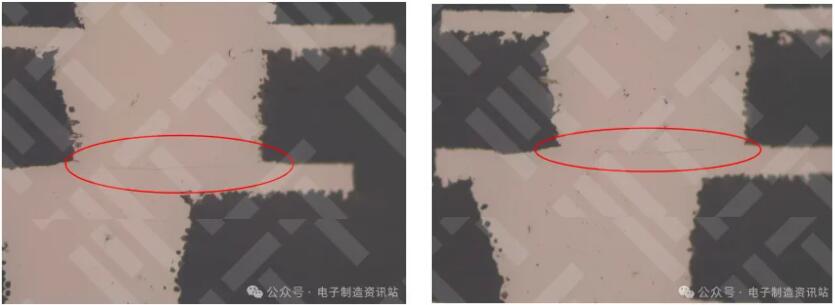

圖5 2#PCBA切片第6排錫球截面圖（PCB的埋孔有裂紋）

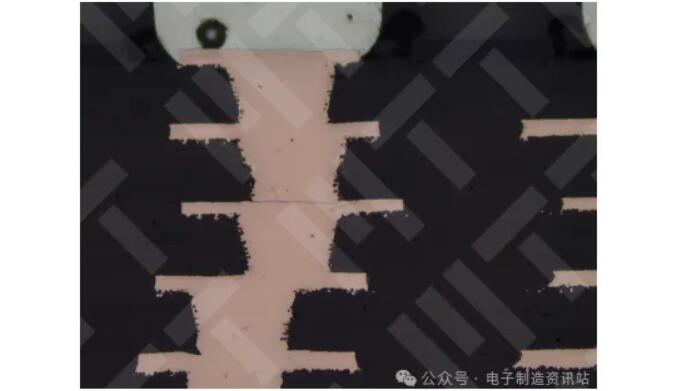

圖6 3#PCBA第7排錫球截面（PCB埋孔有裂紋）

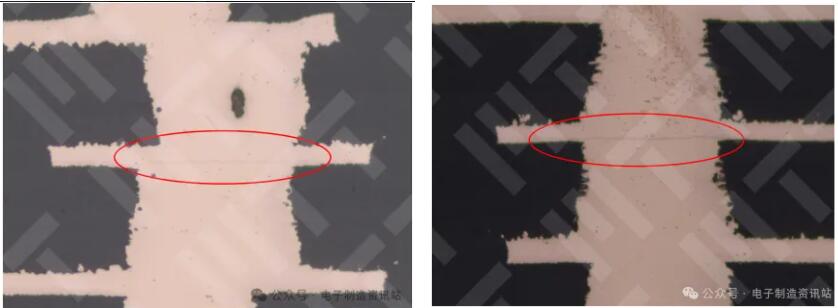

圖7 4#PCBA第5排錫球截面（PCB埋孔有裂紋）

5 SEM測試

對4pcs失效PCBA POP芯片埋孔輕微開裂位置（1#、3#及4#PCBA）進行SEM測試，觀察開裂形貌，POP芯片埋孔輕微開裂位置經SEM放大觀察后，1#PCBA發現明顯開裂裂紋現象，2#PCBA異常界面發現明顯空洞現象，4#PCBA發現明顯開裂裂紋現象。

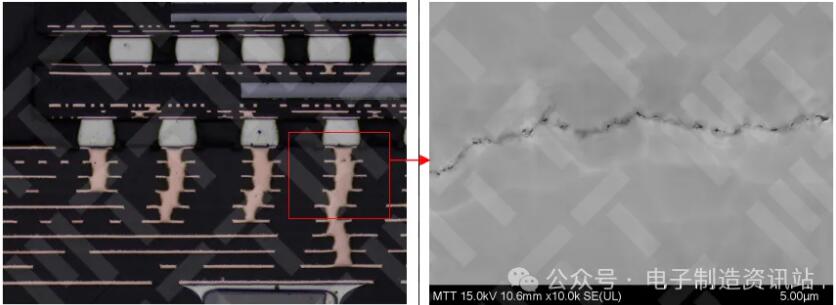

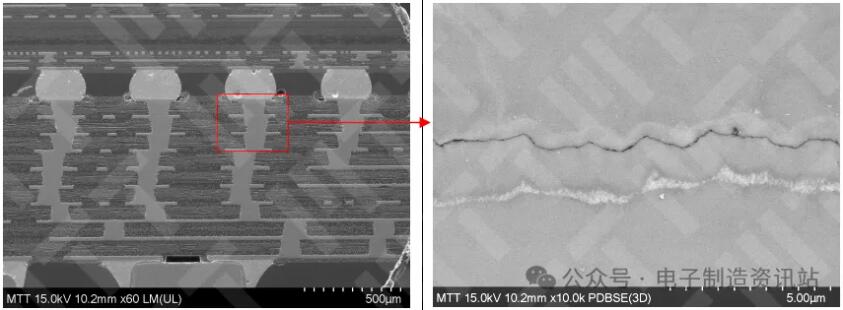

圖8 1#PCBA切片的第8排切片截面埋孔裂紋SEM照片

圖9 2#PCBA切片的第6排切片截面埋孔裂紋SEM照片

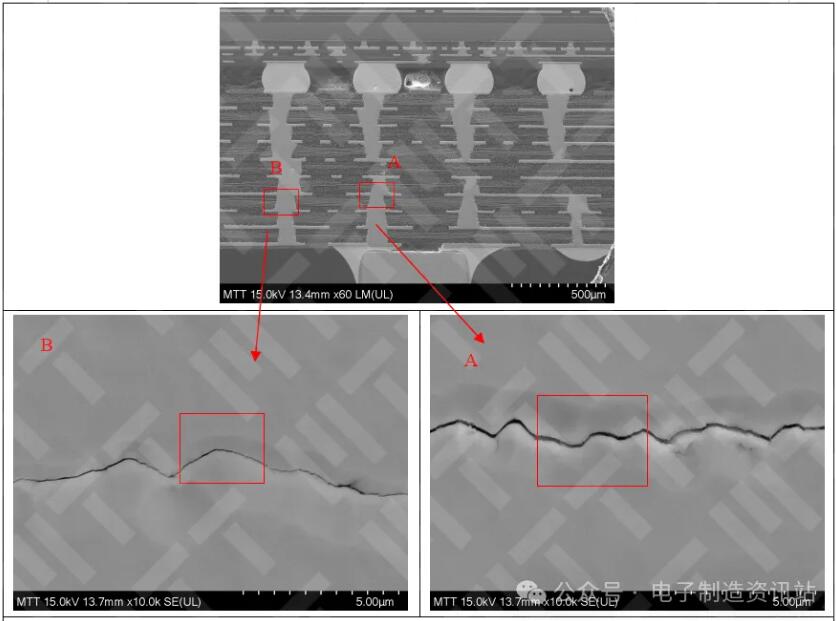

圖10 4#PCBA切片的第5排切片截面埋孔裂紋SEM照片

結論

PCBA失效的主要原因是POP芯片底部PCB埋孔存在開裂及界面空洞異常，使埋孔阻抗增大，最終導致PCBA信號傳輸異常。
