PCB鎳腐蝕失效分析
引言
化學鎳鈀金(ENEPIG)表面處理工藝被稱為“萬能涂層”。其可焊性能優異、鍍層平整度高、可防止黑盤問題等優勢成為當下PCB表面處理工藝的極佳選擇。然而鎳鈀金工藝成本高昂,且不可返工,一旦發生失效,其損失也使得一般企業難以承擔。
本文以PCB鎳腐蝕失效分析為例,通過形貌觀察、表面分析、切片分析等方法,分析其失效機理,并提出改善建議。
一、案例背景
PCB(表面處理方式為鎳鈀金)SMT 制程后超聲鍵合出現打不上線問題,表現為鎳層和鈀層分離。
二、分析過程
1. 外觀檢查
利用體式顯微鏡對失效樣品及正常樣品鍵合點位置進行外觀檢查,結果如圖1所示。
發現失效樣品有鍵合不良現象,且失效位置不固定(紅色箭頭所指)。失效焊盤呈現不同程度發黑現象。正常樣品鍵合完好,未發現明顯異常現象。
圖1. 失效樣品及正常樣品鍵合點外觀檢查照片
2. 表面分析
為了進一步觀察失效焊盤表面微觀形貌及確認焊盤表面成分信息,對失效品及正常品焊盤表面進行形貌觀察及成分分析,結果如圖2-3及表1-2所示。
分析結果顯示:
①失效焊盤表面明顯發現鍍層脫落現象,成分測試結果顯示,脫落位置未探測出Au及Pd元素,表明脫落鍍層為金、鈀鍍層,即失效焊盤表現為鎳鈀層分離;
②失效焊盤表面放大后,明顯發現裂紋現象,而正常樣品焊盤未發現裂紋現象;
③成分測試結果顯示,失效品焊盤較正常品焊盤,未發現明顯異常元素存在,初步排除污染對焊盤鍵合不良的影響。

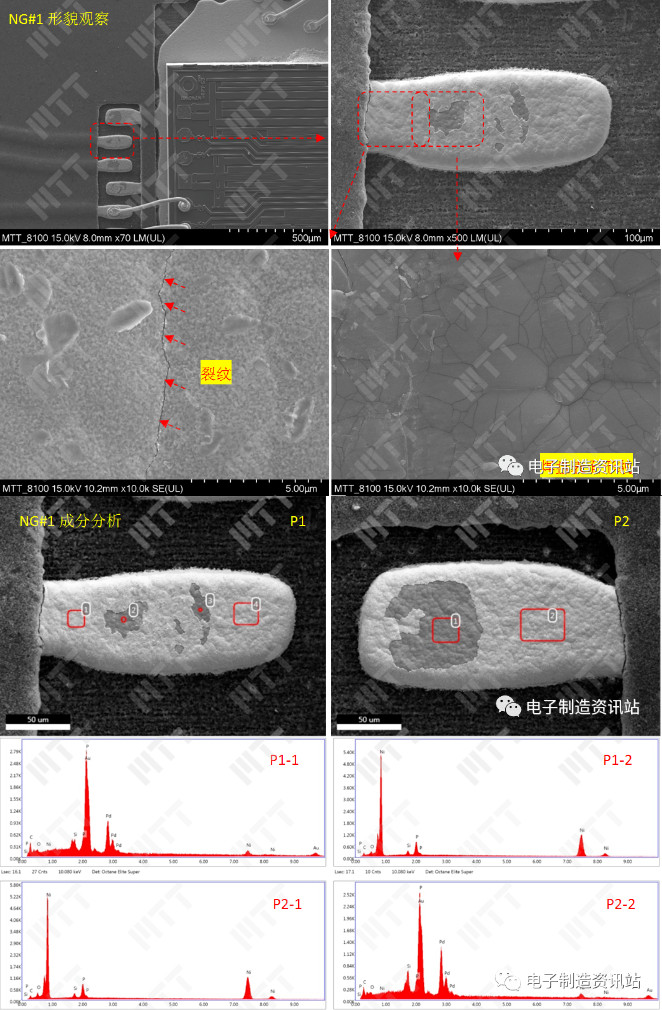

圖2. NG#1不良焊盤表面SEM圖片及EDS能譜圖

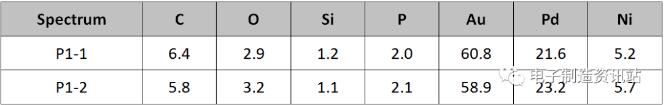

表1. NG#1不良焊盤表面成分測試結果(wt.%)
圖3. OK焊盤表面SEM圖片及EDS能譜圖
表2. OK焊盤表面成分測試結果(wt.%)
3. 剖面分析
為了觀察失效樣品及正常樣品焊盤鍍層形貌及成分狀況,對失效樣品NG#1及正常樣品OK焊盤進行切片+CP處理后,對截面進行SEM+EDS分析,結果如下。
失效樣品(NG#1):如圖4及表3所示,測試結果顯示:①鍵合脫落位置,明顯發現鈀層脫落現象,與表面分析結果一致;②脫落焊盤明顯發現連續性鎳腐蝕現象,同時發現鎳表層存在較多裂紋分布,鎳、鈀層之間存在界面分層或界面間隙現象,成分分析結果顯示,鎳表層腐蝕位置O含量偏高,進一步證明鎳腐蝕的發生;③鎳鍍層P含量為6.8%wt。
圖4. 失效樣品切片后SEM圖片及EDS能譜圖
表3. 失效樣品切片后成分測試結果(wt.%)
正常樣品(OK):如圖5及表4所示,測試結果顯示:①焊盤未發現明顯鎳腐蝕現象,局部位置存在鍍層開裂現象;②鎳、鈀界面結合緊密,未發現界面分層或界面間隙等現象;③鎳層P含量為7.4%wt。

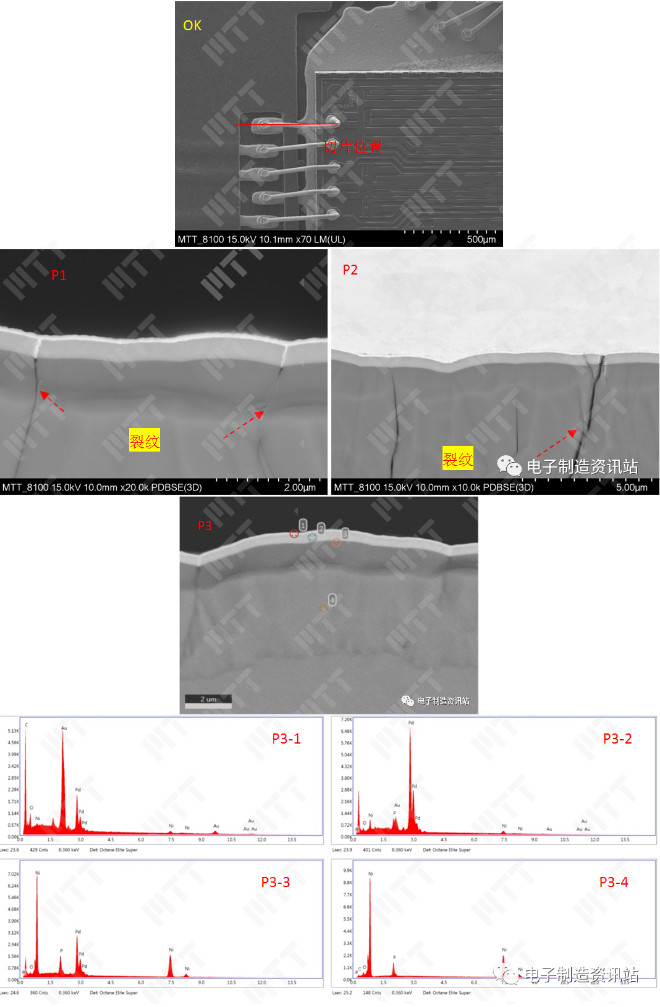

圖5. 正常樣品切片后SEM圖片及EDS能譜圖

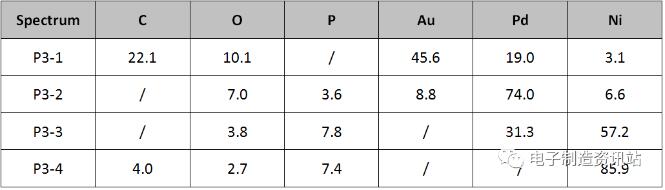

表4.正常樣品切片后成分測試結果(wt.%)
以上結果可知,失效樣品鍵合不良焊盤及鍵合外觀正常焊盤,鎳表層都存在較多裂紋現象、鎳表層氧含量偏高現象。鍵合不良焊盤局部區域存在連續鎳腐蝕現象。鎳腐蝕導致鎳鈀界面出現界面間隙甚至界面分層現象,最終導致鍵合過程中鎳鈀界面結合力弱而出現鈀層脫落現象。
4. 非鍵合位置鍍層觀察
為了確認失效焊盤鍍層異常是否與鍵合工藝相關,對非鍵合區域鍍層剖面后進行對比分析,結果如圖6所示。
對于非鍵合區域,失效樣品局部位置同樣發現嚴重鎳腐蝕現象,正常樣品相應位置鍍層未發現鎳腐蝕現象,但局部位置同樣發現鍍層裂紋現象。非鍵合區域鍍層狀況與鍵合區域類似,故焊盤鍍層異常與鍵合工藝無關。

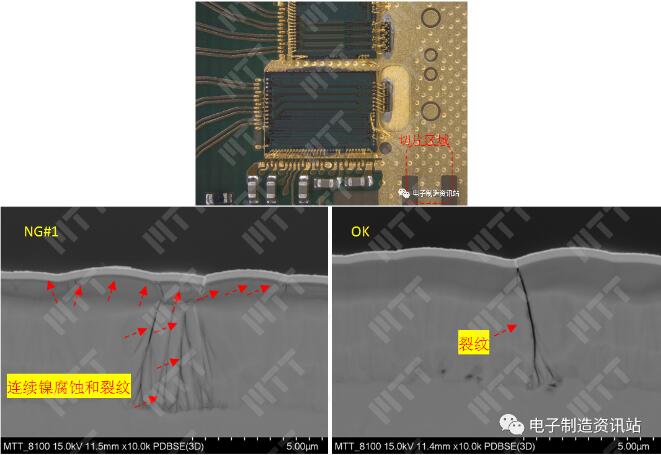

圖6. 失效樣品及正常樣品遠離鍵合位置鍍層形貌對比
5. 鍍層厚度測量分析
為了確認焊盤鍍層(Ni、Pd、Au)厚度是否滿足客戶要求,對失效樣品及正常樣品,分別利用XRF及切片法對鍍層厚度進行測量分析。
5.1 XRF測量法
如表5所示,失效樣品及正常樣品,焊盤金、鈀鍍層厚度無明顯差異,都在委托方標準要求內。NG樣品(#2)兩處測試位置及OK樣品一測試位置,鎳層厚度不符合委托方標準要求,低于委托方標準下限。
圖7. 焊盤鍍層厚度測量樣品及位置

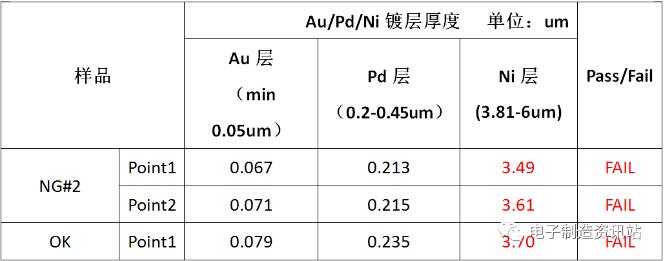

表5. 焊盤鍍層厚度測量結果
備注:1、校準器為φ0.05mm,測量時間為30s;2、所給結果為五點平均值。
5.2 切片法 (Cross section+ CP)
如表6所示,失效樣品及正常樣品,金、鎳鍍層厚度都滿足委托方標準要求。失效樣品的鈀層厚度明顯低于正常樣品,其中失效樣品NG#1鈀層厚度不符合委托方標準要求。

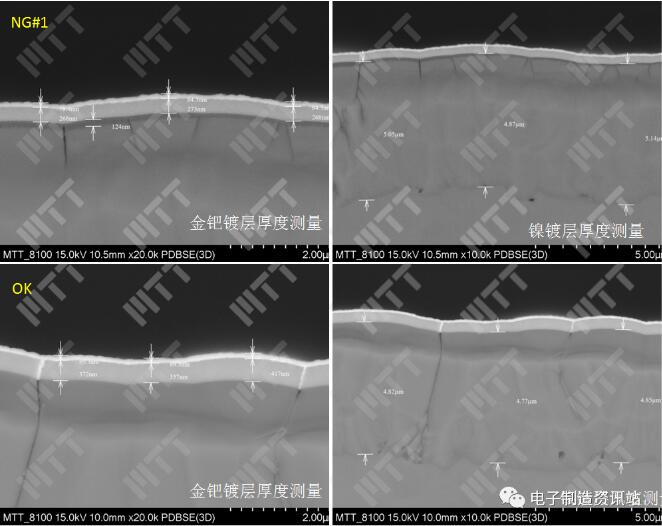

圖8. 焊盤鍍層厚度測量樣品及位置(切片法)
表6. 焊盤鍍層厚度測量結果(切片法)
三、總結分析
通過對失效樣品及正常樣品鍵合點位置進行表面及剖面對比分析,結果顯示:失效樣品鍵合不良焊盤及鍵合外觀正常焊盤,都存在鎳腐蝕現象,表現為鎳表層分布較多裂紋、鎳表層氧含量偏高現象、鎳鈀界面出現界面間隙甚至界面分層現象。正常樣品焊盤除發現局部位置鍍層裂紋現象外,鎳鈀界面結合完好,未發現明顯鎳腐蝕特征。
通過對失效樣品及正常樣品遠離鍵合區域鍍層切片后觀察,其鍍層狀況與鍵合區域相同,排除鍵合工藝不良對鍍層異常的影響。
鍍層厚度測量分析結果顯示,失效樣品鈀層厚度明顯低于正常樣品,個別失效樣品鈀層厚度低于相關標準要求。
四、結論與建議
綜上所述,PCB焊盤鍵合失效的原因為:失效樣品焊盤局部位置鎳鍍層存在嚴重鎳腐蝕現象(連續鎳腐蝕),導致鎳鈀界面出現間隙甚至分層現象,弱化了鎳鈀界面結合力,最終導致鍵合過程中鈀層脫落而出現鍵合不良。
建議:
嚴格管控ENEPIG工藝參數,避免鎳層出現異常。
