引言



焊點可靠性是電子組裝可靠性的重要內容，任意一個焊點的失效，都有可能造成器件甚至系統的整體失效。焊點失效通常由各種因素相互作用引發，不同的制造工藝、使用環境所導致的失效機理也有所不同，其主要失效機理包括熱致失效、機械應力失效與電化學失效等。



本文以PCBA焊點失效分析為例，介紹其失效機理與分析方法，并提出改善建議。



一、案例背景



委托方反饋，PCBA在客戶端服役期間出現功能異常，初步分析是由于焊點開裂所致。實驗室針對委托方提供的3pcs失效PCBA進行測試分析，查找焊點開裂的原因。



二、分析過程



1. X射線透視觀察

利用X射線對失效PCBA-1#、PCBA-2#焊點結構透視檢查，結果如圖1~2所示：



兩塊失效板在模塊固定位置均發現焊點開裂現象，裂紋極為明顯，其他區域焊點未發現明顯的焊點開裂現象。



圖1. PCBA-1# X射線透視照片



圖2. PCBA-2# X射線透視照片



2. 外觀檢查

為觀察異常焊點外觀狀況，將與模塊相連的PCB研磨去除后，利用體視顯微鏡對器件焊點完整性進行光學觀察，結果如圖3所示：



三極管焊點表面存在明顯的開裂形貌，開裂位置與X射線觀察結果一致。值得注意的是，模塊表面存在較多三防漆，且分布極不均勻，特別是失效器件幾乎完全被三防漆所覆蓋。



圖3. 失效PCBA-1# 表面焊點完整性外觀檢查



3. 剝離分析

為了觀察異常焊點內部狀況，將焊點剝離后，對剝離界面進行顯微分析，結果如圖4~5及表1~2所示：



剝離過程中，異常器件三個焊點輕松被撥開，說明三焊點都存在不同程度開裂現象，焊點強度大幅下降。通過掃描電子顯微鏡觀察，三焊點剝離界面宏觀上呈現出較為明顯的塑性變形，但微觀形貌未觀察到典型韌窩形貌；同時，界面處觀測到較為明顯的晶界，說明晶界發生了弱化現象。而成分測試顯示，界面不存在明顯異常元素。



由以上測試結果分析，焊點在服役過程中承受較高的正向應力，應力水平低于焊點自身強度；微觀形貌表現與疲勞形貌相似。



圖4. PCBA-1#焊點剝離界面（PCB側）SEM圖片及EDS能譜圖

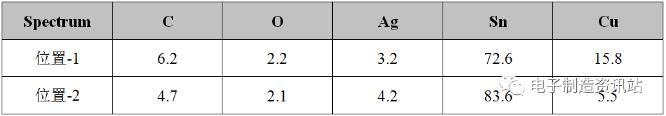

表1. PCBA-1#焊點剝離界面成分測試結果（wt.%）



圖5. PCBA-1#焊點剝離界面（引腳側）SEM圖片及EDS能譜圖



表2. PCBA-1#焊點剝離界面成分測試結果（wt.%）



4. 剖面分析

為觀察開裂焊點內部組織特征及結構特征，對PCBA-2#、PCBA-3#相關焊點進行剖面分析，結果如下：



PCBA-2#:

如圖6及表3所示，（a）器件附近三防漆堆積嚴重，連接模塊PCB與載板PCB，其中器件側三防漆與模塊PCB分離；（b）焊點完全開裂，開裂路徑位于焊點內部，且焊點在正向應力作用下與下界面分離。



圖6. PCBA-2#異常焊點剖面SEM圖片及EDS能譜圖

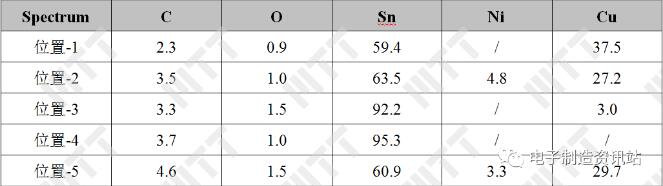

表3. PCBA-2#異常焊點成分測試結果（wt.%）



PCBA-3#:

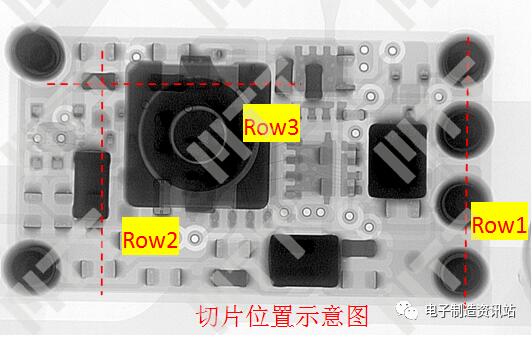

如圖7（a）-圖7（c）所示，剖面位置（Row1）：模塊PCBA下表面器件附近三防漆堆積嚴重，連接了模塊PCB與載板PCB，其中器件側三防漆與模塊PCB分離；焊點完全開裂，開裂路徑位于焊點內部；模塊PCBA上表面器件表面無三防漆堆積，焊點結構完好，無明顯裂紋。



圖7(a). PCBA-3#焊點剖面(Row1)金相照片

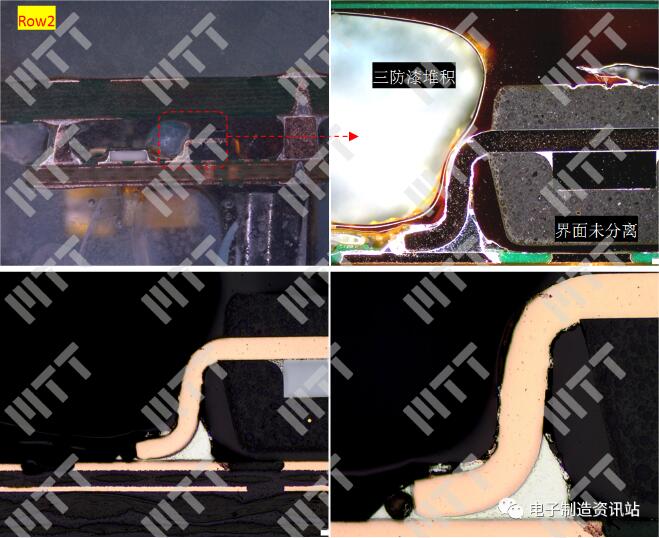

剖面位置（Row2）：器件附近三防漆同樣堆積嚴重，不同的是三防漆與模塊PCB之間界面結合良好，未見明顯分離；焊點內部未見明顯裂紋。



圖7(b). PCBA-3#焊點剖面(Row2)金相照片



剖面位置（Row3）：三防漆完全包裹器件，三防漆與模塊PCB界面存在分離現象；焊點內部存在開裂現象，同時觀測到焊點內部存在明顯氣泡，氣泡的存在會弱化焊點強度；電容端電極脫落，說明服役過程中器件電極承受較大的正向應力。



圖7(c). PCBA-3#焊點剖面(Row3)金相照片



以上測試結果說明：

焊點開裂與三防漆堆積存在明顯的相關性，同時要注意到，三防漆與模塊PCB界面結合較差，存在明顯分離；焊點裂紋路徑位于焊點內部，這主要與服役過程中焊點內部的應力應變分布區域相關；模塊PCBA上表面焊點結構完好，未觀測到開裂。



三、總結



本案件為PCBA在客戶端服役期間出現功能異常，由于焊點開裂所致。



測試結果顯示，裂紋路徑位于焊點內部，焊點開裂界面分離，說明焊點在服役過程中承受較大程度的正向應力；焊點開裂界面形貌無明顯韌窩，觀測到明顯晶界弱化，這些特征與焊點疲勞失效特征完全吻合。



此外，發現失效焊點均具有極強的規律性：所有開裂焊點均位于模塊PCBA的下表面，失效器件附近均堆積有大量三防漆，三防漆連接了模塊PCB與載板PCB，且三防漆與模塊PCB界面結合較差，界面明顯分離。



三防漆的堆積會放大材料間熱失配問題，三防漆與模塊PCB界面分離導致內應力直接加載在焊點上，周期性的內應力是誘發焊點疲勞的直接原因；三防漆與與模塊PCB界面結合良好，則焊點并未出現疲勞裂紋。當然，也要注意到個別器件內部空洞率較高，這在一定程度上也會降低焊點的強度，弱化焊點的抗疲勞性能。



焊點發生疲勞失效的直接原因是周期性的應力應變，影響周期性的應力應變的因素有哪些呢？



1. PCBA板卡服役溫度，服役溫度與應力應變大小直接相關，服役溫度越高，應力應變的程度越大，焊點越容易發生疲勞失效；

2. 結構因素，本案中三防漆堆積嚴重，且連接了載板PCB與模塊PCB，這種結構必然在服役過程中放大了材料間熱性能差異帶來的影響，特別是模塊側三防漆與PCB結合不良，導致焊點獨自承受應力應變。



四、結論與建議



焊點開裂屬于典型的疲勞開裂，與焊點服役過程中所承受的應力應變直接相關。模塊與載板PCBA之間異常的三防漆堆積、服役運行溫度是影響應力應變程度的核心因素。



改善建議：

1.產品熱管理/設計優化，降低服役溫度；

2.優化三防漆涂覆工藝，例如先做三防，再做子母板的互連工藝，防止模塊與載板PCBA之間發生三防漆的異常堆積。
