一、晶粒度概述

晶粒度表示晶粒尺寸大小的尺度。金屬的晶粒大小對金屬的許多性能有很大的影響。晶粒度的影響，實質是晶界面積大小的影響。晶粒越細小則晶界面積越大，對性能的影響也越大。對金屬的常溫力學性能來說，一般是晶粒越細小，則強度和硬度越高，同時塑性和韌性也越好。

二、測定平均晶粒度的基本方法

一般情況下測定平均晶粒度有三種基本方法：比較法、面積法、截點法。具體如下：

1、比較法：比較法不需要計算晶粒、截距。與標準系列評級圖進行比較，用比較法評估晶粒度一般存在一定的偏差（±0.5級）。評估值的重現性與再現性通常為±1級。

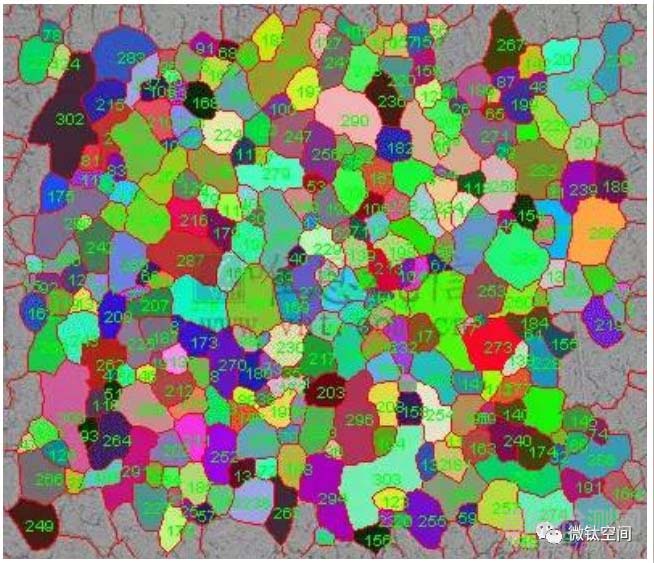

2、面積法：面積法是計算已知面積內的晶粒個數，利用單位面積晶粒數來確定晶粒度級別數。該方法的精確度在于計算晶粒度的函數，通過合理計數可實現±0.25級的精確度。面積法的測定結果是無偏差的，重現性小于±0.5級。面積法的晶粒度關鍵在于晶粒界面明顯劃分晶粒的計數

3、截點法：截點數是計算已知長度的試驗線段（或網格）與晶粒界面相交截部分的截點數，利用單位長度截點數來確定晶粒度級別數。截點法的精確度在于計算截點數和截距的函數，通過有效的統計結果可達到±0.25級的精確度。截點法的測量結果是無偏差的，重現性和再現性小于±0.5級。對于同一精度水平，截點法由于不需要精確標記截點和截距數，因而較面積法測量快。

三、金相圖具體案例分析

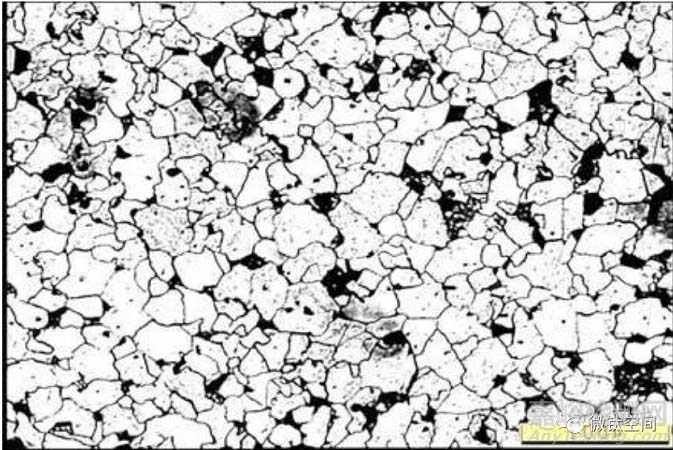

以上只是大致的測定方法太過籠統，如果真的拿到一個具體的微觀照片，我們改怎么做呢？下面我們來看一下具體操作與計算方法。

1、確定照片的放大率

先測量微觀照片的尺寸，長度或?qū)挾冗x擇其一，然后測量出試樣的實際長度或者寬度，放大率=圖片距離/實際距離。

2、找出晶粒度級別數

計算出放大率之后就可以確定晶粒度級別數。首先要計算出試樣中的晶粒數。晶粒數=完整的晶粒數 0.5倍的部分晶粒數。完整晶粒的晶界都是可觀察到的。其次是計算出實際面積，實際面積=圖片長/放大率×寬/放大率。根據ASTM標準中的計算公式：N=2(n-1)其中N指放大100倍下每平方英寸的粒數，n指晶粒級別數。進行單位換算之后可得到N的指。最后可計算出晶粒級別n。

3、計算平均晶粒直徑

平均晶粒直徑=試樣的實際長度/截取部分的晶粒數

實際長度=截線長度/放大率
