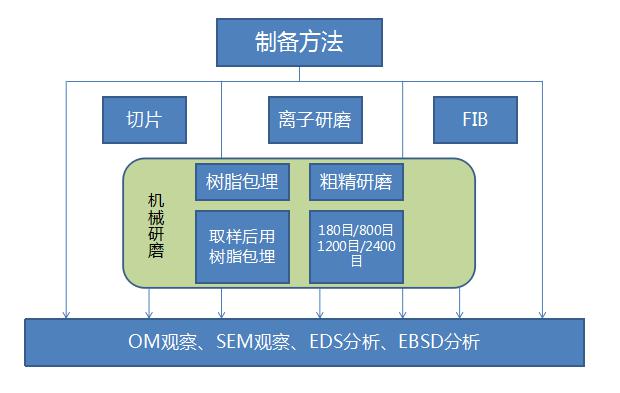

對于集成電路、半導體、芯片、PCB等電子產品進行顯微分析通常需要對其表面進行研磨拋光，從而觀察其內部或截面結構情況。常見的制樣方法如下圖所示：





今天小編就針對其中的兩個高端的制樣分析技術：離子研磨（CP）與聚焦離子束（FIB），來詳細介紹。讓我們一起來看看較之普通的機械研磨，離子研磨在電子制造領域的應用優勢是怎樣的。

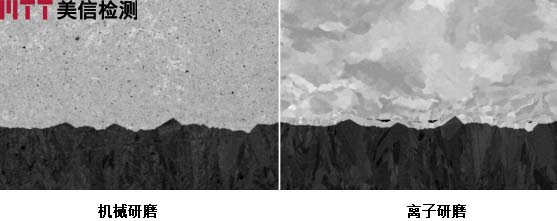

離子研磨與機械研磨的效果比對

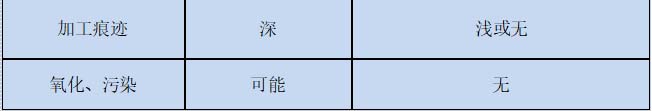

從圖中我們可以看到，離子研磨比機械研磨更能獲得表面平整光滑、劃痕損傷少、界限清晰的樣品截面，呈現鏡面效果，還原樣品的真實結構和表面狀況。

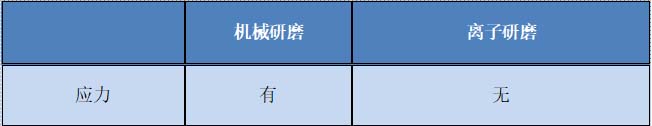

由于是無應力加工，適用于研磨試料后不產生變形并可以維持結晶構造的層積形狀、結晶狀態、斷面異物的解析。

離子研磨比機械研磨的應用范圍更廣

離子研磨較之機械研磨，適用范圍更廣。其適用于大多數材料類型（除液體），例如電子材料、光伏材料、鋰離子電池、陶瓷、金屬材料、高分子材料、半導體、生物材料等。

下面，我們就來詳細介紹離子研磨（CP）和聚焦離子束（FIB）的原理及應用：



離子研磨（CP）

CP的原理

離子研磨（CP）是利用氬離子光束對材料表面進行濺射的方法，不會對樣品造成機械損害，獲得表面平滑的高質量樣品。可以實現平面和截面研磨這兩種形式：

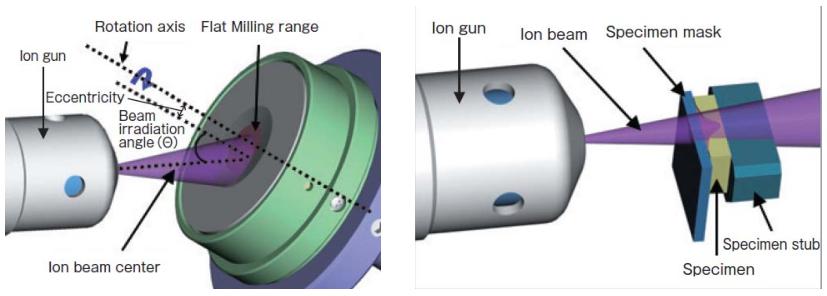

平面研磨原理                                    截面研磨原理



CP的特點

CP可以一步到位地制備出鏡面樣品，針對不同的樣品的硬度，設置不同的電壓、電流、離子槍的角度、離子束窗口，控制氬離子作用的深度、強度、角度等精準參數。

CP制備完成的樣品表面光滑無損傷，同時還原了材料內部的真實結構，有利于后續使用SEM、EDS、EBSD或其它分析設備對樣品進行進一步的觀察和分析。

CP應用領域

它幾乎可以適用于各種材料，包括難以拋光的軟材料，如銅、鋁、金、焊料和聚合物等；難以切割的材料，如陶瓷和玻璃等；軟的、硬的和復合材料，損傷、污染和變形可以控制得非常小。

典型案例

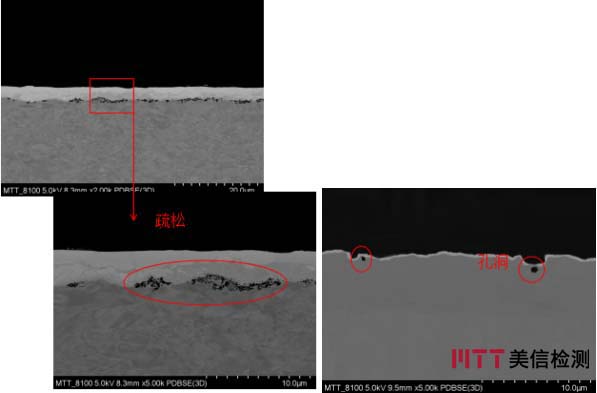

印制線路板表面焊盤及處理工藝缺陷分析：PCB上焊盤基材一般都是使用銅，為了防止銅的氧化而造成可焊性差的現象。







聚焦離子束（FIB）



FIB的原理

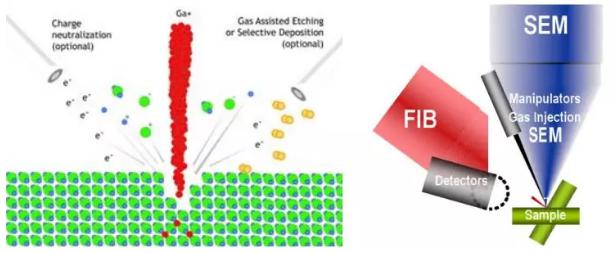

聚焦離子束技術（Focused Ion beam，F(xiàn)IB）是利用電透鏡將離子束聚焦成非常小尺寸的離子束轟擊材料表面，實現材料的剝離、沉積、注入、切割。隨著納米科技的發展，納米尺度制造業發展迅速，而納米加工就是納米制造業的核心部分，納米加工的代表性方法就是聚焦離子束。





FIB的特點

FIB利用高強度聚焦離子束對材料進行納米加工，配合掃描電鏡（SEM）等高倍數電子顯微鏡實時觀察，成為了納米級分析、制造的主要方法。目前已廣泛應用于半導體集成電路修改、離子注入、切割和故障分析等。

FIB實際應用介紹

（1）在IC生產工藝中，發現微區電路蝕刻有錯誤，可利用FIB的切割，斷開原來的電路，再使用定區域噴金，搭接到其他電路上，實現電路修改，最高精度可達5nm。

（2）產品表面存在微納米級缺陷，如異物、腐蝕、氧化等問題，需觀察缺陷與基材的界面情況，利用FIB就可以準確定位切割，制備缺陷位置截面樣品，再利用SEM觀察界面情況。（3）微米級尺寸的樣品，經過表面處理形成薄膜，需要觀察薄膜的結構、與基材的結合程度，可利用FIB切割制樣，再使用SEM觀察。

（4）FIB制備透射電鏡超薄樣，利用fib精確的定位性對樣品進行減薄，可以制備出厚度100nm左右的超薄樣品。

典型案例

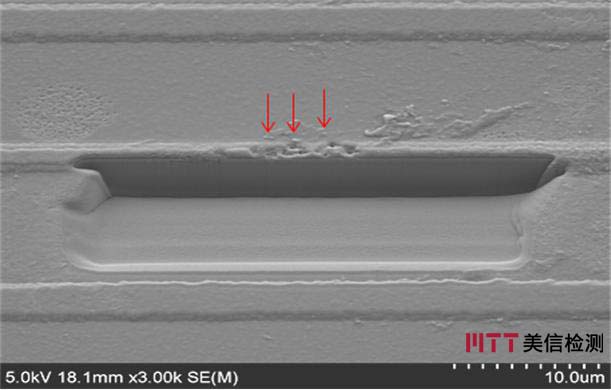

（1）微米級缺陷樣品截面制備

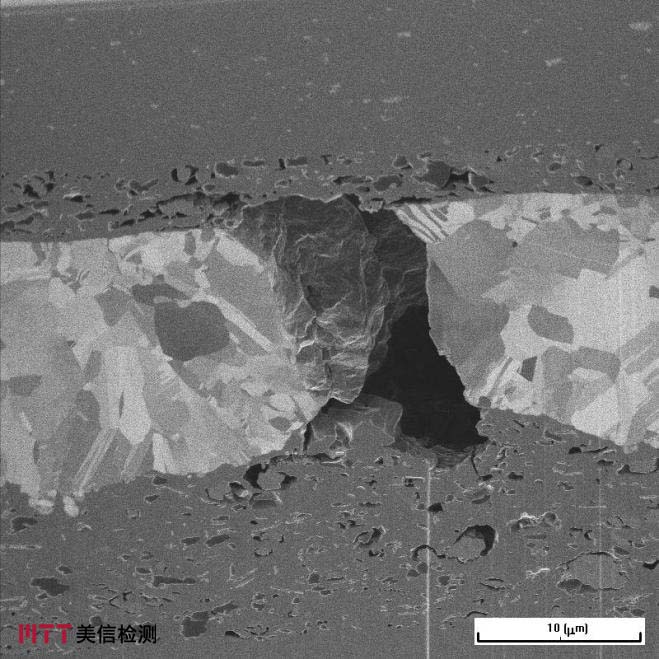

（2）PCB電路斷裂位置，利用離子成像觀察銅箔金相。





在電子產品的失效分析和結構分析中，利用CP和FIB制作樣品的剖面，能直觀準確地觀察到樣品的內部結構，幫助企業發現產品質量問題，改進設計或工藝，大大縮短產品的研發周期和研制成本，是極為有效的剖面制作技術。
