1、背景介紹

高分子材料老化是高分子材料斷裂、開裂、漏液等失效的常見原因，在實際使用時，高分子材料產品多為不規則的結構件，通過物理性能測試來表征其老化十分困難，可以選擇通過化學、熱學的方法來表征，只需微量的樣品，就可對使用中的材料進行老化分析，及時掌握材料老化情況，對老化嚴重的產品及時更換，防患于未然。

2、案例介紹

委托商樣品為三元乙丙橡膠圈，客戶端使用過程中發生漏液，客戶懷疑產品發生了老化，委托美信對產品進行老化分析樣品如圖所示1所示。

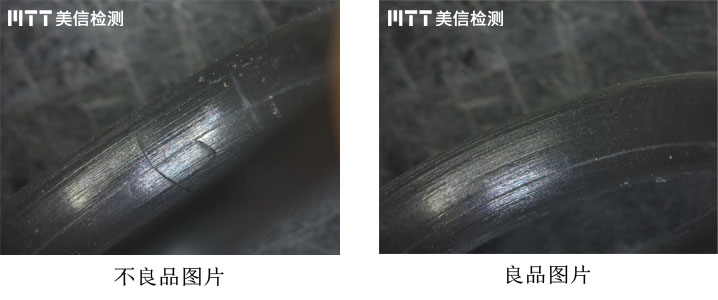

圖1. 委托商樣品圖片

美信技術團隊利用專業經驗，結合相關實驗儀器，經過充分評估，制定出詳細的解決方案，順利找到了原因。通過差示掃描量熱儀（DSC）和熱失重分析儀（TGA），依據相關標準，對不良品與良品進行氧化誘導期和熱失重分析對比分析：不良品的氧化誘導期小于1min，而良品的氧化誘導期為20.4min；不良品第一階段起始分解溫度為127.2℃，良品第一階段起始分解溫度為292.0℃，結合DSC和TGA結果，不良品已經發生明顯的熱氧降解，結果詳見譜圖2：

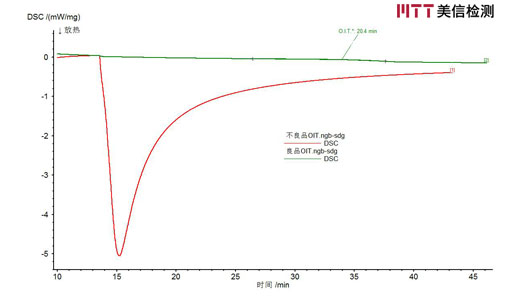

良品與不良品OIT DSC對比譜圖

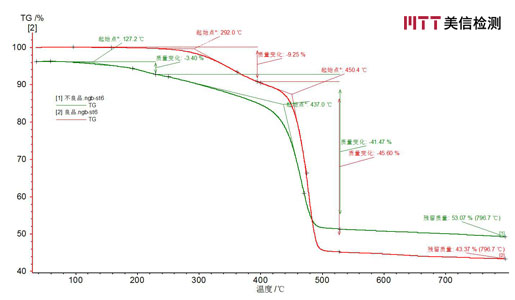

不良品與良品TGA對比譜圖

圖2. 不良品與良品DSC與TGA對比圖譜

結論：對比不良品和良品譜圖可知，不良品已經發生了明顯的熱氧老化，需要及時更換。

*** 以上內容均為原創，如需轉載，請注明出處 ***
