涂料發(fā)揮作用的前提是涂膜能牢固地附著在物體表面上，因此附著力大小是衡量涂料性能的一項(xiàng)重要指標(biāo)。良好的涂層附著力能夠保證底材與涂膜之間的牢靠程度，能通過環(huán)境使用測試以及漆膜附著力測試，從而保障涂裝的效率、質(zhì)量和良率。

由于漆膜附著不良造成的失效模式有：涂料氣泡、粉化、龜裂等，經(jīng)少許外力或甚至未經(jīng)外力，即呈現(xiàn)涂膜脫落現(xiàn)象。那么，造成上述涂膜脫落現(xiàn)象的原因到底是什么呢？相應(yīng)的解決方法是什么呢？接下來，本文將為大家解答以上問題，跟著小編一起來交流學(xué)習(xí)一下吧！

首先，我們需要了解什么是涂層附著力？

涂層附著力是指漆膜與被涂物體表面之間通過物理或化學(xué)作用相互黏結(jié)的能力，是一種界面作用力，包括涂層與基體表面（包括金屬、混凝土、塑料等）的黏附力及涂層本身的內(nèi)聚力。

漆膜的附著力是考核涂膜性能的重要指標(biāo)之一 ,附著力的好與壞關(guān)系到整個(gè)配套涂層的質(zhì)量。

了解了涂層附著力的定義，在我們的生產(chǎn)制造過程中到底有哪些因素影響著涂層附著力？

主要有以下三點(diǎn)：

1.漆膜本身有較大的收縮應(yīng)力；

2.被涂物表面有污染或水分；

3.聚合物在固化過程中相互交聯(lián)而使極性基的數(shù)量減少等。

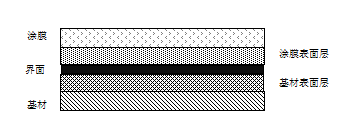

（基材上有涂膜的橫截面示意圖）

現(xiàn)在，我們已知影響涂層附著力的因素眾多，如何通過分析得到我們自身產(chǎn)品的附著力不達(dá)標(biāo)的根本原因呢？或者當(dāng)我們需要了解自身產(chǎn)品的附著力的大小時(shí)，該怎么做呢？加之，目前的大多數(shù)產(chǎn)品標(biāo)準(zhǔn)中對漆膜附著力都有著相應(yīng)的要求，我怎么知道產(chǎn)品是否達(dá)標(biāo)呢？

以上種種疑問就需要通過附著力測試來解決，測定漆膜附著力對考核漆膜性能優(yōu)劣十分重要，因此，附著力的測定具有重要意義。

附著力測試

常見測定漆膜附著力的方法有：劃圈法、劃格法、拉開法、扭開法及美國ASTM規(guī)定的劃X法等數(shù)種，不同的測試方法對應(yīng)的標(biāo)準(zhǔn)也是不同的：

1 .ASTM D3359-17規(guī)定了畫叉法和劃格法測定附著力的方法；

2.GB/T 9286 -1998規(guī)定了劃格法測定附著力的方法；

3.GB/T 5210-2006規(guī)定了拉開法測定涂層附著力的方法。

其中最為常用的是劃格法，今天我們以案例的形式來重點(diǎn)講解劃格法測定附著力。

附著力測試——劃格法

案例展示測試過程

1.案例背景

客戶提供白漆、黑漆各一的涂層樣品（樣品1為白漆涂層，樣品2為黑漆涂層），以相同的測試方法和相同的測試標(biāo)準(zhǔn)來檢測樣品的附著力。

2.測試過程

檢測環(huán)境： 環(huán)境溫度 23.4℃   濕度 53％R.H；

測試標(biāo)準(zhǔn)： GB/T9286-1998 色漆和清漆 漆膜的劃格試驗(yàn)

檢測條件： 劃格法，劃格間距：1mm

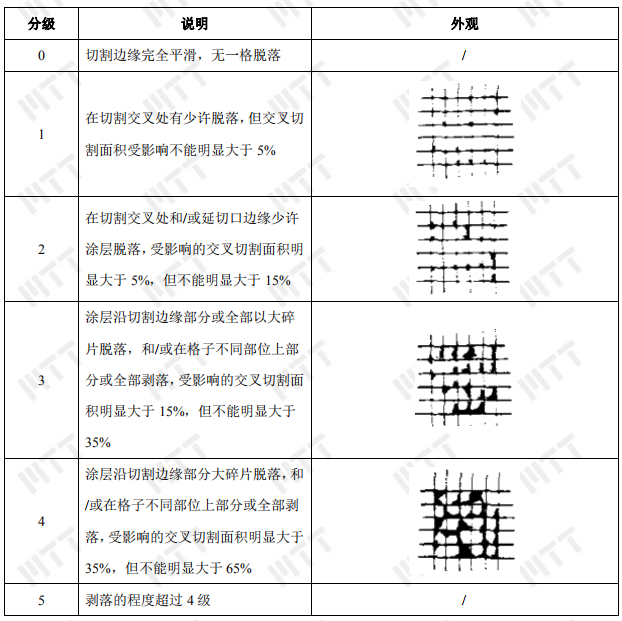

評判要求：

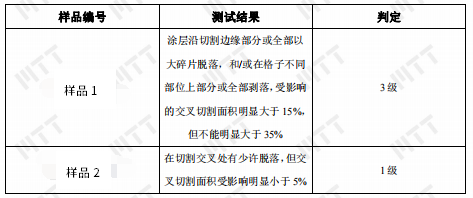

3.檢測結(jié)果

4.結(jié)論

最終得出黑漆涂層的附著力等級比白漆的附著力等級高。

這里重點(diǎn)要提的是，不同涂料產(chǎn)品的附著力測試方法及指標(biāo)要求不盡相同，同一種涂料產(chǎn)品選擇不同測試方法或使用不同測試設(shè)備也會(huì)得出截然不同的測試結(jié)果。因此，若要比較不同涂料產(chǎn)品的附著力，需要注意是否選用同種標(biāo)準(zhǔn)及測試方法。

在進(jìn)行了附著力測試之后，如果我們想要了解產(chǎn)品附著力差的根本原因就需要對樣品進(jìn)行進(jìn)一步的分析，從而找出根本原因，而后對工藝進(jìn)行相應(yīng)的調(diào)整，從而提升產(chǎn)品的質(zhì)量！

分析方法主要從了解產(chǎn)品的實(shí)際情況出發(fā)（如：是什么材質(zhì)的產(chǎn)品，是否添加填充物質(zhì)，噴的什么漆，有沒有烘烤的環(huán)境等等）再聯(lián)系上面講到的三個(gè)影響因素，最后通過標(biāo)準(zhǔn)的檢測方法來進(jìn)行復(fù)驗(yàn)，最終找出真正的原因所在，對癥施治！
