PCB電子產品在研發制造、運輸、使用等環節會存在各種應力作用于產品，使得PCB電子產品量產中常有不良品出現，產品質量下降，也導致PCB板損傷的可能性變大，增加了PCB的失效風險。

為了提升產品質量及更多的了解產品特性，運用應變測量技術對產品進行測試十分必要。今天我們就來講一講應力應變測量與分析！

應力作用于PCB產品，會對產品可靠性造成不良影響，致使產品出現失效現象，常見應力故障：

· 安裝連接器、動力導軌、冷卻板、接觸銷、焊料端子或電池夾導致的彎曲應變

· 表面安裝裝置（SMD）、表面安裝技術（SMT）、鉆孔孔裝置（THD）、通孔（THT）和銷孔（PIH）裝配過程中導致的斷裂

· 球柵陣列（BGA）焊接點的應力裂紋及脫落

· 分離過程中的瞬時應變峰值（分離過程中臨界應變/剪切應變的測定）

· 機械載荷（靜態）

· 振動與沖擊（動態）

· 熱膨脹引起的熱效應（外殼、散熱器、印刷電路板和電子元件的α值不同）

……

為了解決上述問題及現象，我們對產品進行應力應變測量與分析。那么，如何對PCB產品進行應變測量？

（一）應變與應力

應變

是指物體在單位長度的形變，即線段長度的改變與線段原長之比。應變是相對變量也稱相對變形。

應力

是指物體在單位面積的載荷，即載荷除以受力面積：

應變與應力

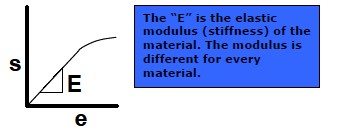

應力和應變之間的關系服從胡克定律：

通過測試應變就可以知道物體的受力和形變狀況。材料應力和應變的關系是線性的，也是有一定安全范圍的。在電子組裝環境中，只有形變和載荷是可以變化的，所以通過限制形變，減少載荷，來減少組裝過程中引起的板面彎曲。

（二）采用應變片測試法

在電子消費產業，測量應變主要采用應變片測試，這是因為該方法非常精準可靠。

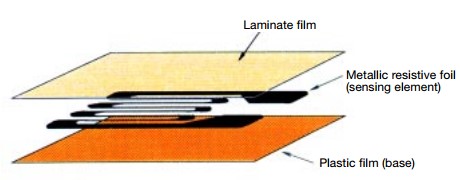

基本原理是:將電阻應變片(簡稱應變片)粘貼在被測構件的表面，當構件發生變形時，應變片隨著構件一起變形，應變片的電阻值將發生相應的變化，其原理為將機械量轉換成電量,再由電量轉換成機械量。

金屬箔片的阻值變化率和應變成正比例關系：

注：

R: 應變片金屬箔片阻值, ? (ohm)

?R: 應變片阻值變化值, ? (ohm)

K: 應變片因子

ε: 應變

運用應變片測試方法對產品進行應變測量，為電子產品生產制造企業：

有效降低產品關鍵部位的應力，提高產品合格率；

減少產品失效風險，維護產品質量；

提供應變測試技術方案咨詢、服務、數據處理與分析，優化產品，提高產品的可靠性。

美信檢測實驗室專注于PCB電子產品的應力應變測量與分析，根據IPC/JEDEC-9704《印制電路組件應變測試指南》標準，專業為您解答電子產品的應力應變測量與分析的相關問題！
