在日常生活中，我們經(jīng)常會(huì)遇到螺絲釘生銹，或者螺紋孔生銹導(dǎo)致整個(gè)部件銹死，而我們又需要把螺絲釘卸下來(lái)，擰下來(lái)的情況，這時(shí)每每都會(huì)困擾萬(wàn)分。那么，你知道其生銹原因是什么嗎？我們?cè)撛趺唇鉀Q這個(gè)問(wèn)題呢？

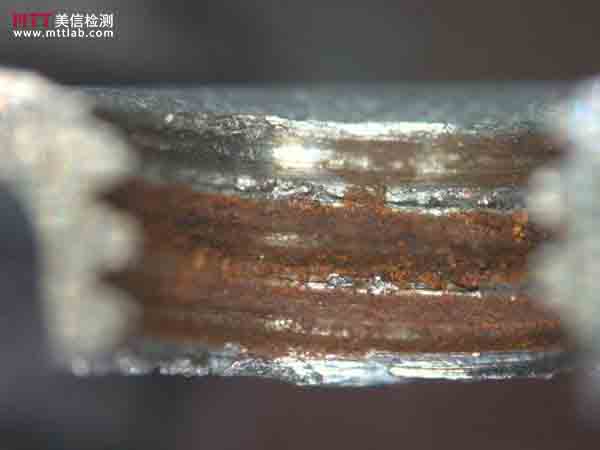

美信檢測(cè)做過(guò)一例關(guān)于螺紋孔銹蝕失效分析的案例，從專業(yè)的角度分析了螺紋孔生銹的原因，這個(gè)螺紋孔是采用攻絲這一加工方法。在加工中，工件材料通過(guò)連續(xù)切削被去除。制成成品后存放20天，螺紋孔開(kāi)始出現(xiàn)銹蝕的狀態(tài)，顯然樣品是存在問(wèn)題的，經(jīng)過(guò)切片分析螺紋孔的截面，找到了生銹的原因，是加工的攻絲油中含有S和Cl元素。螺紋孔讓基材直接裸露并接觸空氣，當(dāng)Cl吸收水分后形成電解液，產(chǎn)生Cl-離子的自催化電化學(xué)腐蝕，而且整個(gè)腐蝕反應(yīng)中Cl-不會(huì)被消耗，從而促使腐蝕不斷向縱深處發(fā)展。

這個(gè)案例是生產(chǎn)商的生產(chǎn)工藝導(dǎo)致生銹發(fā)生問(wèn)題，還有其他因素也會(huì)導(dǎo)致生銹的發(fā)生，那么我們?cè)撊绾晤A(yù)防和解決呢？

1.除銹：除銹工序不僅是一般涂裝前處理方法，采用酸洗除銹，而是有針對(duì)性。這是因?yàn)椴糠止ぜ歉邚?qiáng)螺栓螺母和高強(qiáng)沖壓件，酸洗后會(huì)產(chǎn)生氫脆而影響產(chǎn)品質(zhì)量。（注：在不考慮氫脆的情況下，除銹前處理可采用酸洗，特別是對(duì)于機(jī)柜、控制柜面板等，但工藝上要特別注意不能將酸洗殘液帶入涂覆槽，以免破壞鋅鉻涂層涂液。）

2.涂裝：是指將涂料均勻地涂覆在工件表面上的方法。

根據(jù)工件及產(chǎn)品質(zhì)量要求的不同來(lái)采取不同的涂裝方法。一般分為浸涂、噴涂和刷涂等三種方法。

3.固化：工件表面上涂覆達(dá)克羅濕膜后，需通過(guò)烘爐烘烤固化工序，經(jīng)下列反應(yīng)變化形成鋅鉻涂層。

以上是對(duì)制造商而言，但當(dāng)螺絲整個(gè)生銹，而我們又急切的需要將其擰開(kāi)時(shí)，我們可以：

1.震：可先用力震動(dòng)一下生銹螺絲釘，不要用扳手強(qiáng)行的擰。生銹了的螺絲釘，就算你用再大力擰也擰不出來(lái)，因?yàn)楫a(chǎn)品物料和螺絲己銹死在里面，而且很牢固。強(qiáng)行擰螺絲的話，可能導(dǎo)致螺絲滑牙，或者十字槽損壞，如果是內(nèi)六角，那可以就會(huì)導(dǎo)致內(nèi)六角損壞。如果我們先震一下，可以先把一些銹給震掉。關(guān)鍵部位的銹給震掉了，到時(shí)擰就不會(huì)那么費(fèi)力。‍‍‍‍‍‍‍‍

2.敲：用方頂鐵錘邊緣，敲擊銹蝕的不銹鋼螺母，很容易使螺母松動(dòng)。比如，自行車的腳踏板兩端的固定螺栓的螺母，可根據(jù)腳踏板的厚度，金屬構(gòu)造，掌握用力大小敲擊螺母處。鑄鐵處的螺母可用力稍大些，塑料處要輕輕敲打。如果還是不行的話，用鐵錘沿螺紋方向轉(zhuǎn)圈敲打螺母，即可很輕松地拆卸螺母。

‍‍3.燒：有些螺絲繡蝕很嚴(yán)重，用上述方法仍不奏效，即可采用“火攻”。用氣焊氧化焰把螺絲，螺母充分燒烤，然后向燒紅的螺絲滴上一絲油。加熱螺絲的目的是使螺絲受熱膨脹。滴油的目的是使螺絲遇冷迅速收縮，加大絲桿與不銹鋼螺母間的間隙，油流入后螺母即可擰下。不過(guò)如果附近有塑料器件慎用此法。

4.沖：有些器件的不銹鋼螺絲頂部腐蝕走形，無(wú)法用扳手，鋼絲鉗卸出，即可用沖擊法。首先用鐵錘和透頂平改錐在螺絲頂部垂直方向沖擊一個(gè)v形槽。然后，調(diào)整沖錐角度，沿螺絲旋出的方向沖擊。待松動(dòng)后，即可用鋼絲鉗將螺絲旋出。“一”字或“十”字螺絲滑口時(shí)，也可采用此方法，結(jié)合鋼絲鉗擰出螺絲。

5.焊：拆卸器件時(shí)，擰斷螺絲的情況屢見(jiàn)不鮮。對(duì)斷頂?shù)穆萁z，一般不采用電鉆，因?yàn)樯杂胁簧骶蜁?huì)鉆壞絲孔。較好的辦法是在斷絲上用電焊焊上一根長(zhǎng)的鐵塊。鐵塊的截面由不銹鋼螺絲直徑確定。
