曾志衛，王文康

（深圳市美信檢測技術股份有限公司，深圳寶安，518108）

摘要：通過TOF-SIMS對某連接器表面出現白點的位置進行分析，定性的分析了OK位置和NG位置上表面10nm以內成分，為連接器產生白點的原因作出合理的推斷。

關鍵詞：TOF-SIMS，連接器，異物分析

1 案例背景

此連接器夏天存放的時候在樣品的表面會出現一些白點，而且白點一般從無到有，并會慢慢的長大。客戶要求對白點的成分進行分析，鑒于表面異物含量比較少，所以采用TOF-SIMS的分析手段。

圖1 樣品測試前外觀圖片

2 分析方法簡述

TOF-SIMS是一種有效的表面分析手段，能檢測H在內的所有元素及同位素，并能分析有機物的官能團。所以對樣品表面進行TOF-SIMS分析，NG位置和OK位置的測試結果如下圖所示，由譜圖可知，相比OK位置，NG位置含有較高的Cl和Br，這可能是引起連接器產生白點的主要原因。

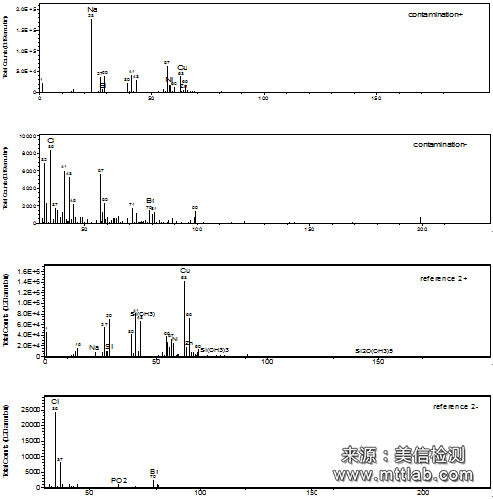

圖2 樣品測試結果圖片

3 結論

由于NG位置含有較高含量的Cl和Br污染，在濕熱的環境下，吸潮形成電解液，產生電化學腐蝕，導致連接器表面產生白點，隨著腐蝕加深，白點慢慢擴散、變大。

*** 以上內容均為原創，如需轉載，請注明出處 ***
