不銹鋼金相組織及標準介紹
2016-02-18 瀏覽量：5737
摘要：本文介紹了多種金相組織的不銹鋼的性能及檢測方法，包括鐵素體不銹鋼、馬氏體不銹鋼、奧氏體不銹鋼、奧氏體-鐵素體雙相不銹鋼和沉淀硬化不銹鋼等。
關鍵詞：不銹鋼；低倍組織；非金屬夾雜物；晶粒度
前言
不銹鋼通常是指在大氣、水、酸、堿和鹽等溶液或其他腐蝕介質中具有良好的化學穩定性的高合金鋼。根據GB/T 13304.2-2008[1]《鋼的分類》以及國際上通用方法，按金相組織劃分將不銹鋼劃分為5類，即鐵素體不銹鋼、馬氏體不銹鋼、奧氏體不銹鋼、奧氏體-鐵素體雙相不銹鋼和沉淀硬化不銹鋼等。不銹鋼不僅具有良好的耐腐蝕性、氧化性能、通常還具有優異的力學性能（如強度、韌性）、物理性能（磁性能、彈性）和工藝性能（鑄造、壓力加工、熱處理、焊接），因而在化工、能源、機械、輕工等行業得到廣泛應用。
1. 各類不銹鋼的金相組織
1.1 鐵素體不銹鋼
基體以體心立方晶體結構的鐵素體組織（α相）為主，有磁性，一般不能通過熱處理硬化，但冷加工使其輕微強化的不銹鋼。含Cr：11~30%，尚可含少量的Mo、Nb、Ti，基本上不含Ni，強度較高，耐氯化物應力腐蝕、點蝕、縫隙腐蝕等性能優良，但對晶界腐蝕敏感，低溫韌性較差。主要鋼號有06Cr13Al、10Cr17、10Cr17Mo、008Cr27Mo、008Cr30Mo2等。這類鋼經900℃保溫并空冷后顯微組織為：鐵素體級沿軋制方向分布的碳化物；經1200℃加熱并水淬后的顯微組織為δ鐵素體+低碳馬氏體。

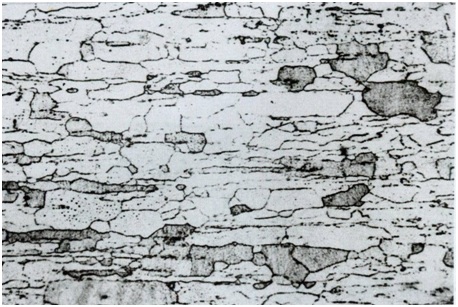

圖1. 1Cr17鋼加熱到900℃后空冷的組織為鐵素體＋沿軋制方向分布碳化物

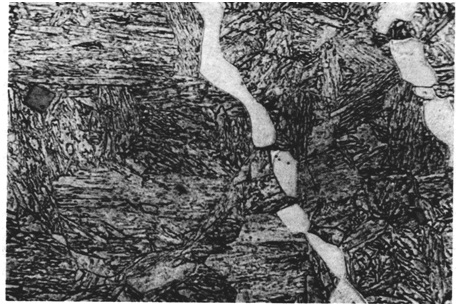

圖2. 1Cr17鋼淬火后組織為鐵素體＋低碳馬氏體
1.2 馬氏體不銹鋼
基體為馬氏體組織，有磁性，通過熱處理可調整其力學性能的不銹鋼。馬氏體不銹鋼在高溫狀態的組織為奧氏體，經過淬火后，奧氏體轉變為馬氏體，故稱其為馬氏體不銹鋼。馬氏體不銹鋼最常見的鋼號有12Cr12，20Cr13，30Cr13，40Cr13等，它們含碳量較高，淬火后得到馬氏體組織；有較高的強度、硬度、耐磨性；通過熱處理可得到所要求的性能；切削加工性能較好。焊接性能差。

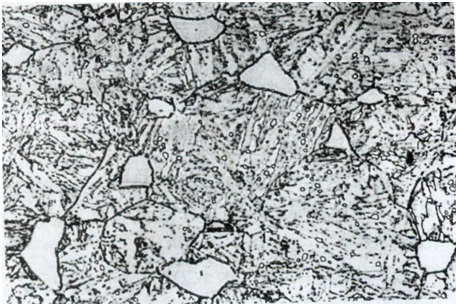

圖3. 10Cr13淬火溫度：1000℃ ～1050℃，組織為馬氏體＋少量δ鐵素體
圖4. 10Cr13，650 ℃回火，組織為回火索氏體＋鐵素體
1.3 奧氏體不銹鋼
基體以面心立方晶體結構的奧氏體組織（γ相）為主，無磁性，主要通過冷加工使其強化的不銹鋼。奧氏體不銹鋼一般含Cr 16%~25%含Ni 7%~20%適當熱處理后，室溫下為單一的A組織。常見的鋼號有12Cr18Ni9，06Cr18Ni11Ti，06Cr19Ni10，304(18-8)，316等有良好的塑性、韌性和耐蝕性，應用很廣泛。

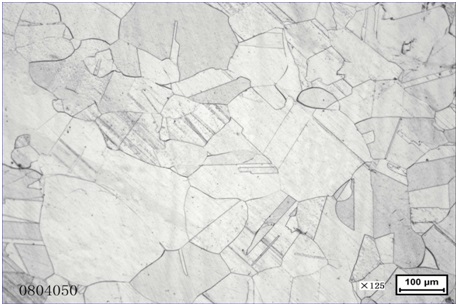

圖5. 304，組織為單一的奧氏體
1.4 奧氏體-鐵素體雙相不銹鋼
基體兼有奧氏體和鐵素體兩相組織，有磁性，可通過冷加工使其強化的不銹鋼。典型鋼種有022Cr22Ni5Mo3N，022Cr26Ni7Mo3N等。國家標準中對其金相含量檢驗的方法有GB/T 13305-2008[2]《不銹鋼中α－相面積含量金相測定法》。

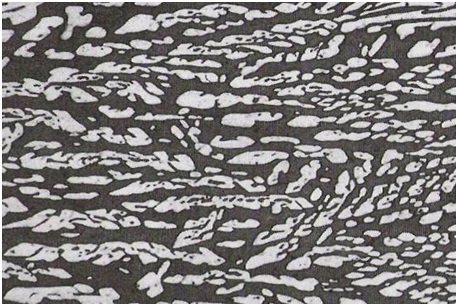

圖6. 鐵氰化鉀、氫氧化鉀水溶液侵蝕，組織為白色的奧氏體和灰黑色(實為棕色)的鐵素體，鐵素體的體積分數約占50%
1.5 沉淀硬化不銹鋼
基體為奧氏體或馬氏體組織，并能通過沉淀硬化（又稱時效硬化）使其強化的不銹鋼。沉淀硬化不銹鋼固溶后為馬氏體或半奧氏體組織，最終沉淀析出馬氏體組織；有很高的強度；耐均勻腐蝕能力優于馬氏體型鋼；成型和焊接性能良好。典型的鋼種有05Cr17Ni4Cu4Nb、07Cr17Ni7Al、05Cr15Ni7Mo2Al等。

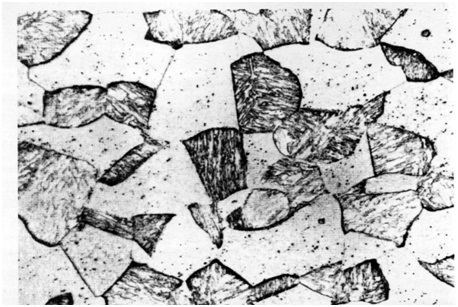

圖7. 基本成分為Cr：14～17％，Ni≤7％及少量鉬、鋁、銅等， 固溶處理后組織為奧氏體＋少量鐵素體
2. 不銹鋼的金相檢驗
2.1 不銹鋼的低倍組織及缺陷的試驗方法
可以根據GB/T 226-1991[3]《鋼的低倍組織及缺陷酸蝕試驗法》進行。浸濕一般用熱蝕法，即將試樣在HCl水溶液中浸泡，然后在流水中用刷子洗刷干凈表面的腐蝕產物。此外還可采用HNO3和HF水溶液或HCl和HNO3水溶液中熱蝕。
低倍組織的評定可以參照GB/T 1979-2001[4] 《結構鋼低倍組織缺陷評級圖》標準進行。另外標準GB/T1220-2007《不銹鋼棒》中規定，鋼棒的橫截面酸浸低倍或斷口試樣上不得有肉眼可見的縮孔、氣泡、裂紋、夾雜、翻皮及白點。對較高級鋼棒，其一般疏松、中心疏松、偏析均不得超過二級；對普通鋼棒，其上述級別均不得超過三級。
2.2 不銹鋼中的非金屬夾雜物的評級
可按照GB/T 10561-2005[5]《鋼中非金屬夾雜物含量的測定方法》進行檢驗。
2.3 奧氏體鋼的晶粒度檢驗
可按照GB/T 6394-2002[6]《金屬平均晶粒度測定方法》 進行檢驗和評級。
2.4 不銹鋼的耐腐蝕性能
可按照GB/T4334-2008[7]《金屬和合金的腐蝕 不銹鋼晶間腐蝕試驗方法》進行試驗和評級。
 |
 |

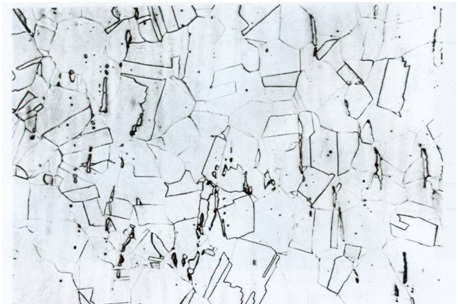

| 圖8. 12Cr18Ni9鋼1050℃固溶;王水甘油溶液侵蝕;均勻等軸的A組織,晶內有孿晶 | 圖9. 12Cr18Ni9鋼1050℃固溶+650℃敏化;10%草酸水溶液電解,硫酸硫酸銅腐蝕傾向試驗發現沿晶腐蝕 |
結束語
隨著不銹鋼的應用越來越廣泛，通過金相檢驗等手段，來判定不銹鋼的工藝性能、力學性能、耐腐蝕性能等能否滿足應用要求已經變得越來越重要。
參考文獻
[1] GB/T 13304.2-2008《鋼的分類》
[2] GB/T 13305-2008《不銹鋼中α－相面積含量金相測定法》
[3] GB/T 226-1991《鋼的低倍組織及缺陷酸蝕試驗法》
[4] GB/T 1979-2001 《結構鋼低倍組織缺陷評級圖》
[5] GB/T 10561-2005《鋼中非金屬夾雜物含量的測定方法》
[6] GB/T 6394-2002《金屬平均晶粒度測定方法》
[7] GB/T4334-2008《金屬和合金的腐蝕 不銹鋼晶間腐蝕試驗方法》
*** 結束 ***
- 聯系我們
深圳美信總部
熱線：400-850-4050
郵箱：marketing@mttlab.com
蘇州美信
熱線：400-118-1002
郵箱：marketing@mttlab.com
北京美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
東莞美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
廣州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
柳州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
寧波美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
西安美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
