X-RAY檢測方法簡介
2015-11-26 瀏覽量：4533
1. X-RAY的定義
X射線是一種波長很短的電磁波，波長范圍為0.0006一80nm，具有很強的穿透力，能穿透一般可見光不能穿透的各種不同密度的物質。
2. X-RAY射線的應用
a.使用目的：
金屬材料及零部件、塑膠材料及零部件、電子元器件、電子組件、LED元件等內部的裂紋、異物的缺陷檢測，BGA、線路板等內部位移的分析；判別空焊，虛焊等BGA焊接缺陷，微電子系統和膠封元件，電纜，裝具，塑料件內部情況分析。
b.應用范圍：
1)IC封裝中的缺陷檢驗如：層剝離、爆裂、空洞以及打線的完整性檢驗；
2)印刷電路板制程中可能產生的缺陷，如：對齊不良或橋接以及開路；
3)SMT焊點空洞現象檢測與量測；
4)各式連接線路中可能產生的開路，短路或不正常連接的缺陷檢驗；
5)錫球數組封裝及覆芯片封裝中錫球的完整性檢驗；
6)密度較高的塑料材質破裂或金屬材質空洞檢驗；
7)芯片尺寸量測，打線線弧量測，組件吃錫面積比例量測。
測試步驟：確認樣品類型/材料的測試位置和要求→將樣品放入X-Ray透視儀的檢測臺進行X-Ray透視檢測→圖片判斷分析→標注缺陷類型和位置。但是由于材料性質，設備會受到一定的限制，如IC封裝中是鋁線或材料材質密度較低會被穿透而無法檢查。
3. 參考標準
5135Z-SX8-T000 焊接強度試驗基準
GJB 548B-2005 微電子器件試驗方法和程序
IPC-A-610E-2010 中文版 電子組件的可接受性-3部分
4. 測試案例

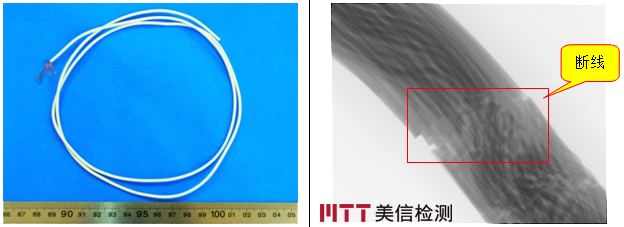

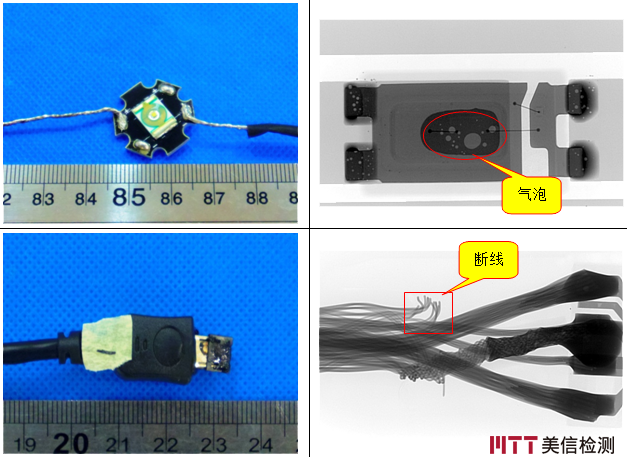

由客戶提供的LED燈、數據線、導線，通過X-RAY射線對樣品內部進行剖析，通過對比和分析，進而對樣品進行失效判斷。測試信息如下圖：
*****結束*****
MTT（美信檢測）是一家從事材料及零部件品質檢驗、鑒定、認證及失效分析服務的第三方實驗室，網址：www.czyx888.com，聯系電話：400-850-4050。
