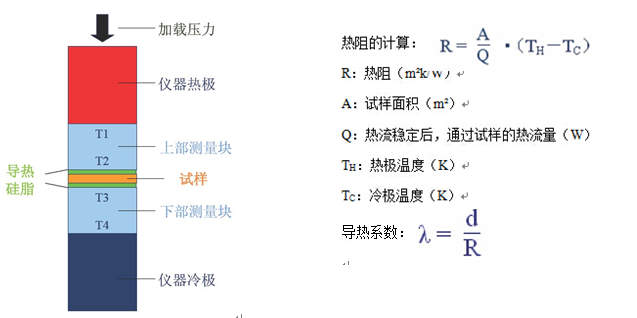

當只有一種厚度的試樣，且接觸熱阻非常小，約為總熱阻的1%，可以用厚度除以試樣熱阻得出導熱系數。



   激光導熱儀是以測量熱擴散系數(導溫系數) 為主的儀器, 而熱擴散系數的測量是一種絕對的測量方法，不需要校正。

   激光閃光法測試耐火材料導熱系數的過程主要包括試樣制備及尺寸控制、試樣預處理、試樣安裝與測定、數據處理幾個步驟。



1,試樣制備及尺寸控制：由于試樣的幾何尺寸和預處理情況對測定的結果有很重要的影響, 因此這兩個步驟也就特別關鍵。試樣制備過程中要嚴格控制試樣的直徑和厚度以及兩個端面的平行度。測試的典型試樣尺寸一般為直徑12. 7mm厚度(1~ 3) mm, 最適宜的厚度應滿足t 0. 5值大于脈沖寬度的50 倍。材料的熱擴散系數與試樣厚度的平方成正比, 因此要精確測量并控制試樣的厚度,厚度測量誤差應控制在0. 2% 以內, 試樣厚度的均一性應<1. 0% 。另外, 由于耐火材料多為含顆粒原料的材料, 加之生產工藝的限制, 使得耐火材料具有明顯的非均質性和方向性, 包括顆粒、氣孔大小和分布的不均勻性。因此, 為了真實地反映材料的導熱系數, 則需要取多個樣品進行測量, 用多次測量結果的平均值來作為參考結果。



2,試樣預處理：為了減少耐火材料對激光脈沖的反射, 并增加試樣表面對激光脈沖能量的吸收, 測試前應在被測試樣的兩面涂上一層薄薄的黑色的具有強吸收性的涂層。涂層應足夠致密來阻止激光射線和可觀察波長段熱輻射的穿透, 并在高溫階段能夠抵抗激光脈沖加熱而不融化和蒸發, 涂層不應與試樣發生反應。涂層厚度應該在滿足上述條件下具有最小的厚度值。適用于許多陶瓷材料的涂層制備方法有碳蒸發、碳濺射或膠體石墨噴涂。如果被測試樣本身在高溫下易與碳反應或者試樣具有一定的透光性,則可先對試樣兩面用離子濺射的方法濺射鉑、金或鎳等金屬涂層, 然后在金屬薄膜上再鍍一層碳質涂層, 以增加對激光脈沖能量的吸收。



3,試樣安裝與測定：制備的試樣經過以上預處理后, 即可放入到儀器中, 并通過計算機控制系統進行加熱到所要的溫度, 根據需要可以對加熱環境的氣氛進行控制。溫度達到要求后, 選擇自動或者手動的方式開啟激光發生器, 儀器自動同步啟動溫度探測器和數據記錄系統, 記錄試樣背面的溫升隨時間的變化曲線。至此, 完成了整個測定過程, 并測得了試樣的熱擴散系數和比熱容。



4,結果計算  ：儀器可自動計算給出試樣背面溫升達到最大溫升一半所需的時間, 然后輸入事先測定的試樣體積密度數據, 根據式公式便可計算出試樣的導熱系數。下表是用激光導熱儀測量的幾種材料的熱擴散系數、比熱及導熱系數的數據。
