不銹鋼304牌號鑒定
1、案例背景
該不銹鋼產品的使用領域的食品接觸材料領域，產品主要用于制作湯鍋、水壺等。委托方要求分析該材料是否符合美國標準ASTM A276-2013 304牌號的要求，以確定其所使用的材料是符合《GB 9684-88 不銹鋼食具容器衛生標準》條款。
2、分析方法簡述
a、對樣品進行XRF半定量分析，分析結果如下：
|
元素 |
Mn |
Cr |
Ni |
Cu |
Mo |
|
含量 |
1.05% |
18.01% |
8.02% |
0.10% |
0.23%
|
從XRF定性半定量結果上分析，初步可以判定該材料應屬于GB 9684-88所規定的奧氏體不銹鋼。于是參考不銹鋼分析標準對材料進行準確定量分析。

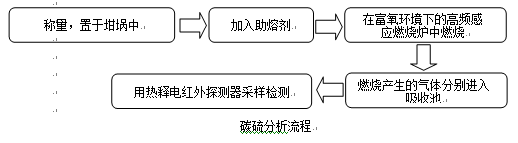

b、依據《GB/T 20123-2006 鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法(常規方法)》，采用納克CS3000碳硫分析儀對該材料進行C和S含量分析，結果如下：
|
元素 |
C |
S |
|
含量 |
0.065% |
0.018% |

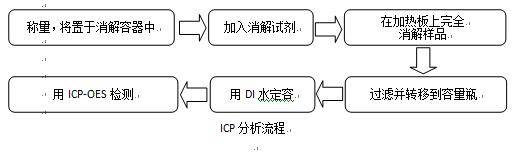

c、依據《JIS G1258-2-2007 中文版 鐵及鋼—ICP發光光譜分析方法—第2部：錳、鎳、鉻、鉬、銅、鎢、釩、鈷、鈦及鈮定量方法—硫酸磷酸分解法》，采用OPTIMA8000對該材料進行Si、Mn、P、Cr、Ni、Cu、Mo等元素進行定量分析，結果如下：
|
元素 |
Si |
Mn |
P |
Cr |
Ni |
Mo |
Cu |
|
含量 |
0.587% |
1.15% |
0.035% |
18.28% |
8.34% |
0.43% |
0.21% |
|
元素 |
材料成分含量 |
304牌號成分要求 |
|
C |
0.065% |
0.08% |
|
S |
0.018% |
0.030% |
|
Si |
0.587% |
1.00% |
|
Mn |
1.15% |
2.00% |
|
P |
0.035% |
0.045% |
|
Cr |
18.28% |
18.0%-20.0% |
|
Ni |
8.34% |
8.0%-11.0% |
|
Cu |
0.21% |
— |
|
Mo |
0.43% |
— |
|
Fe |
余量 |
— |
4、參考標準
GB/T 20123-2006 鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法(常規方法)
JIS G1258-2-2007 中文版 鐵及鋼—ICP發光光譜分析方法—第2部：錳、鎳、鉻、鉬、銅、鎢、釩、鈷、鈦及鈮定量方法—硫酸磷酸分解法
MTT（美信檢測）是一家從事材料及零部件品質檢驗、鑒定、認證及失效分析服務的第三方實驗室,網址：www.czyx888.com,聯系電話：400-850-4050。
- 聯系我們
深圳美信總部
熱線：400-850-4050
郵箱：marketing@mttlab.com
蘇州美信
熱線：400-118-1002
郵箱：marketing@mttlab.com
北京美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
東莞美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
廣州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
柳州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
寧波美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
西安美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
